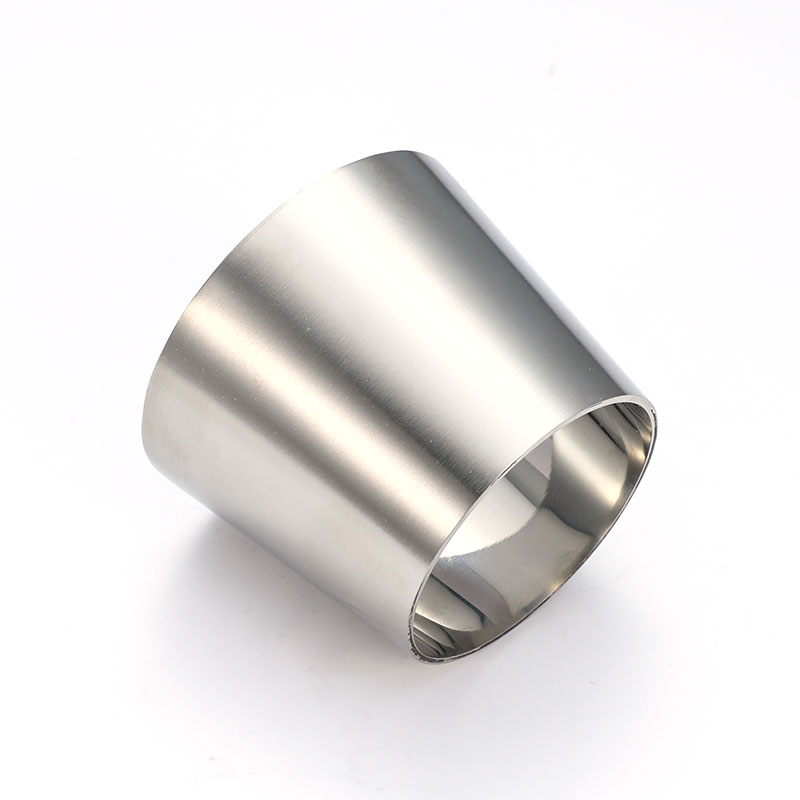

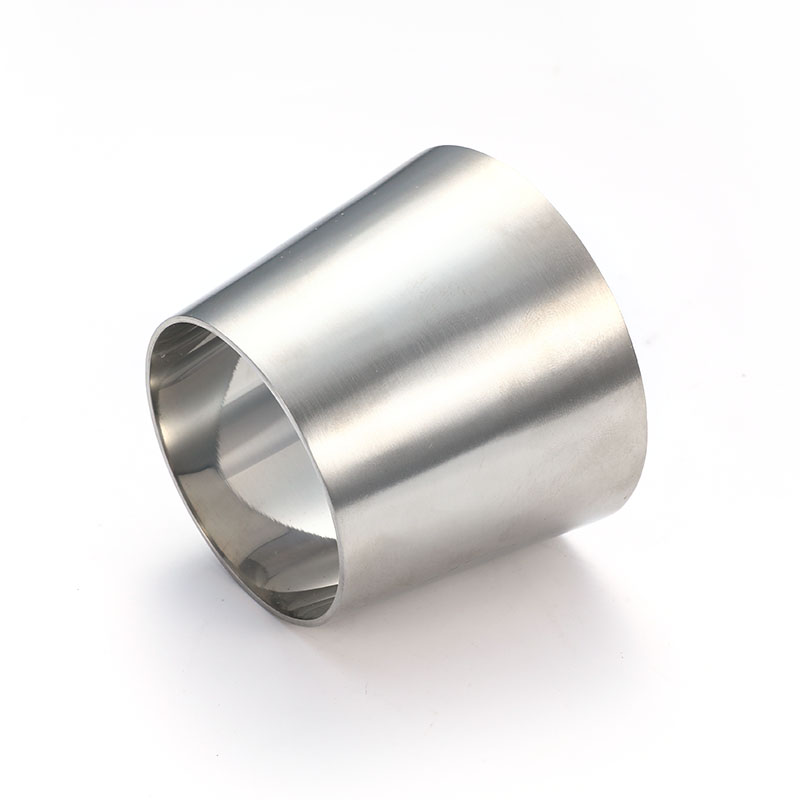

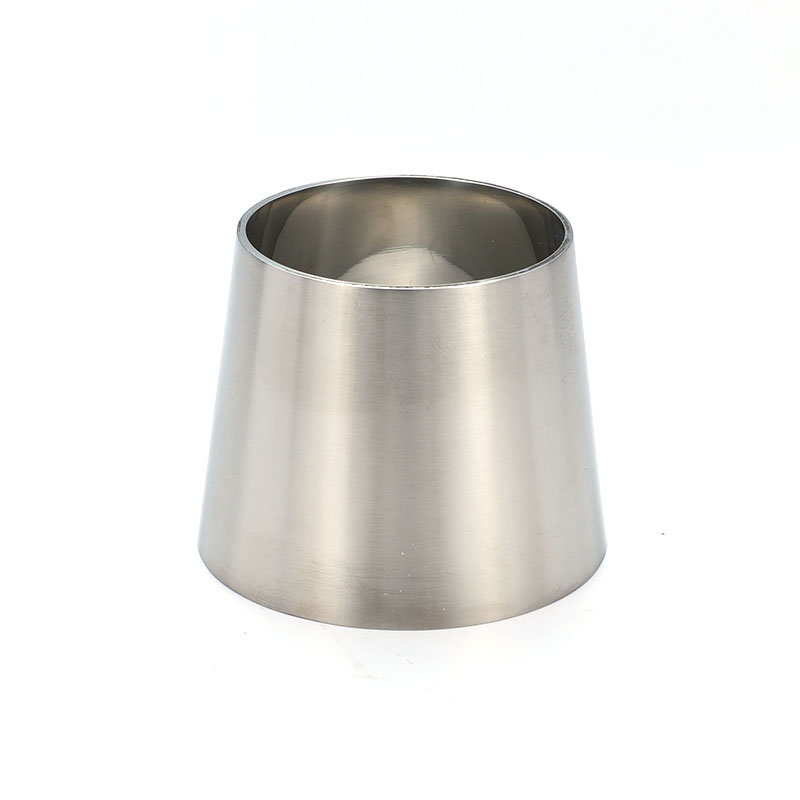

Сварные переходники предназначены для плавного соединения труб разных диаметров. Изделия выпускаются в концентрическом и эксцентрическом исполнении, адаптируются под любые монтажные условия и позволяют снизить резкие скачки скорости потока и потери давления в системе.
Сварное соединение гарантирует надёжную прочность трубопровода, поэтому переходники подходят для санитарных линий с длительным сроком эксплуатации и регулярной санитарной очисткой.
Внутренняя и внешняя поверхности отполированы согласно санитарным нормам DIN. Данные элементы используются для перехода на меньший диаметр входа насоса, при перекомпоновке оборудования и подгонке сечений труб при асимметричной прокладке трубопроводов.

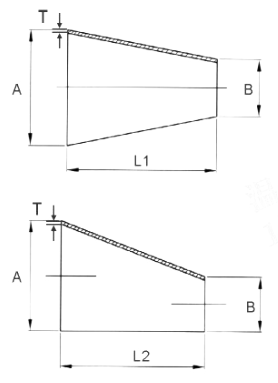

| ДН | Ф | Б | Л1 | Л2 | Т | ||
| ДН15/10 | 18/19 | 12/13 | 11-Й | 1,5×1,5 | |||
| ДН20/10 | 22/23 | 12/13 | 18-Й | 1,5×1,5 | |||
| ДН20/15 | 22/23 | 18/19 | 7-Й | 1,5×1,5 | |||
| ДН25/15 | 28/29 | 18/19 | 18-Й | 1,5×1,5 | |||
| ДН25/20 | 28/29 | 22/23 | 11-Й | 1,5×1,5 | |||
| ДН32/20 | 34/35 | 22/23 | 22 | 1,5×1,5 | |||
| ДН32/25 | 34/35 | 28/29 | 11-Й | 16,5 | 1,5×1,5 | ||
| ДН40/20 | 40/41 | 22/23 | 33 | 1,5×1,5 | |||
| ДН40/25 | 40/41 | 28/29 | 22 | 33 | 1,5×1,5 | ||
| ДН40/32 | 40/41 | 34/35 | 22 | 16,5 | 1,5×1,5 | ||
| ДН50/25 | 52/53 | 28/29 | 44 | 66 | 1,5×1,5 | ||
| ДН50/32 | 52/53 | 34/35 | 33 | 49,5 | 1,5×1,5 | ||
| ДН50/40 | 52/53 | 40/41 | 22 | 33 | 1,5×1,5 | ||
| ДН65/25 | 70 | 28/29 | 73 | 2×1,5 | |||
| ДН65/32 | 70 | 34/35 | 62 | 2×1,5 | |||
| ДН65/40 | 70 | 40/41 | 51 | 77 | 2×1,5 | ||
| ДН65/50 | 70 | 52/53 | 29-Й | 44 | 2×1,5 | ||
| ДН80/40 | 85 | 40/41 | 78 | 2×1,5 | |||
| ДН80/50 | 85 | 52/53 | 56 | 85 | 2×1,5 | ||
| ДН80/65 | 85 | 70 | 27-Й | 41,2 | 2×2 | ||
| ДН100/50 | 104 | 52/53 | 90 | 137,5 | 2×1,5 | ||
| ДН100/65 | 104 | 70 | 61 | 93,5 | 2×2 | ||
| ДН100/80 | 104 | 85 | 34-Й | 52,5 | 2×2 | ||
| ДН125/80 | 129 | 85 | 80 | 2×2 | |||
| ДН125/100 | 129 | 104 | 45 | 2×2 | |||
| ДН150/100 | 129 | 104 | 90 | 2×2 | |||
| ДН150/125 | 154 | 129 | 45 | 2×2 | |||
| ДН200/150 | 204 | 154 | 90 | 2×2 | |||
