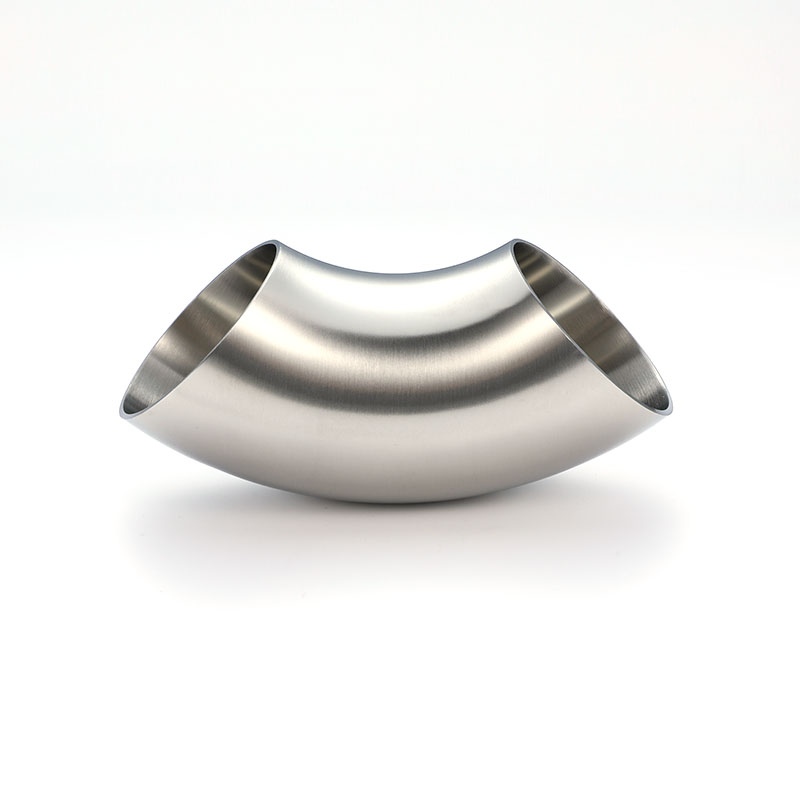

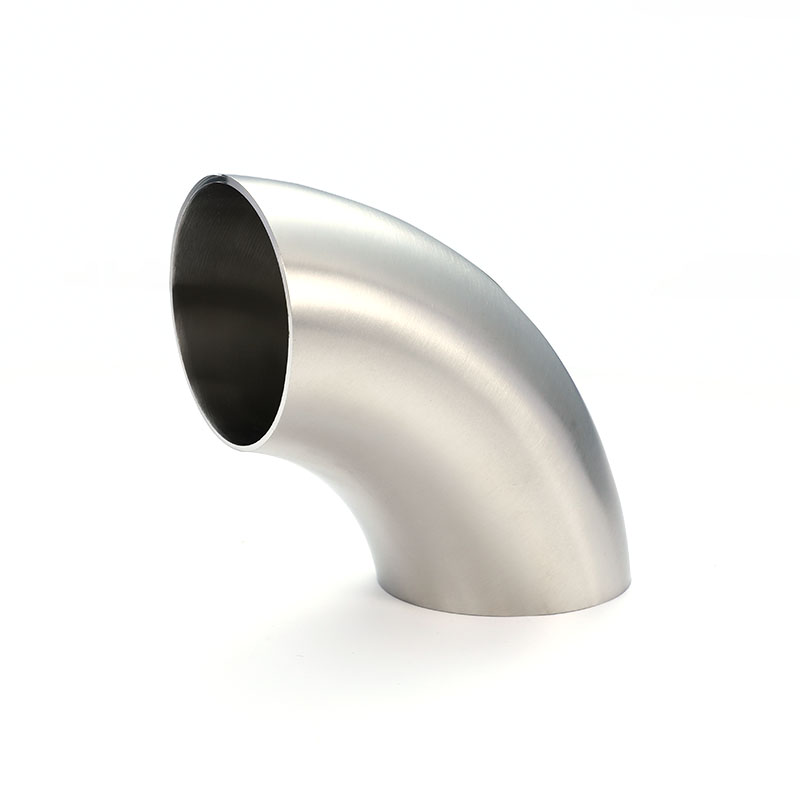

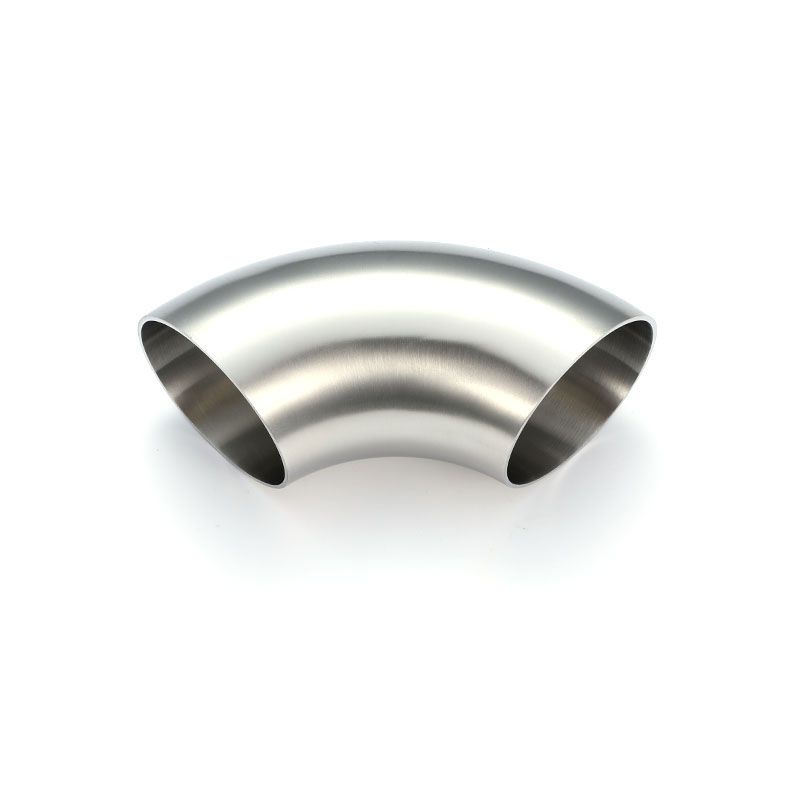

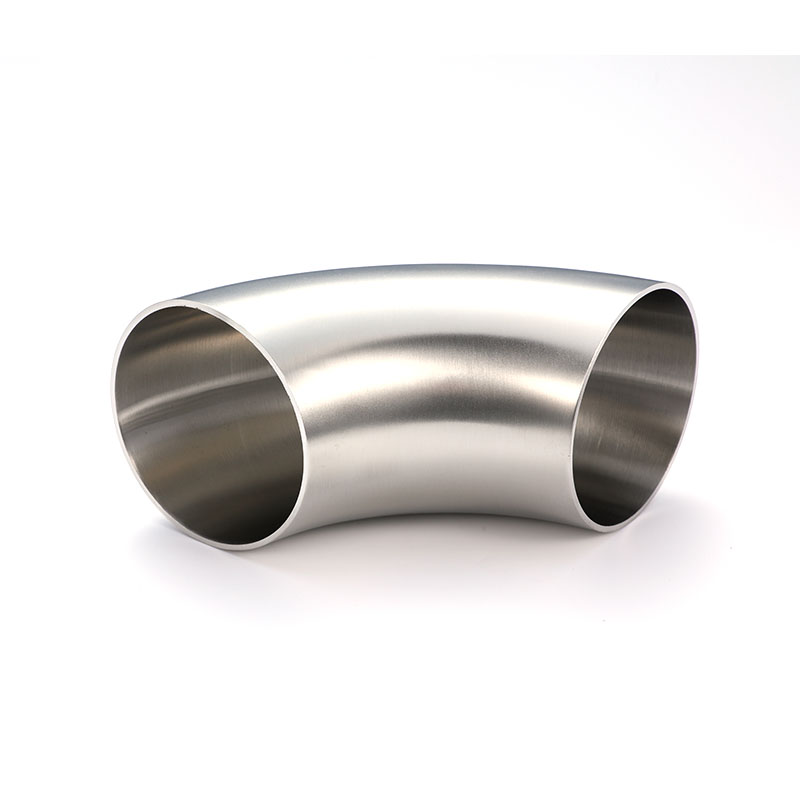

Сварные отводы 90° преимущественно применяются в санитарных трубопроводных системах, где требуется поворот потока под прямым углом.
При изготовлении используется автоматизированная сварка и многоэтапная полировка, что гарантирует прочность сварного шва и соответствие санитарным нормам; изделие допускает очистку по протоколам CIP/SIP.
Компактная конструкция оптимальна для монтажа вблизи каркасов оборудования, резервуаров и на участках с плотной прокладкой трубопроводов.
Стандартизированные по DIN сварочные концы обеспечивают герметичное соединение с насосами, клапанами и другими трубопроводными фитингами, благодаря чему данный отвод является наиболее распространённым типом поворотного элемента в стандартных технологических трубопроводах.

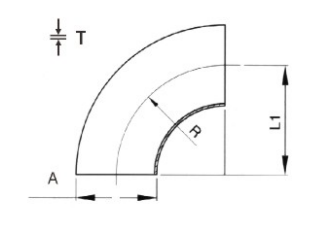

| Размер | Ф | Р | Л1 | Т | |
| ДН10 | 12/13 | 26 | 35,8 | 1,5 | |
| ДН15 | 18/19 | 35 | 39,5 | 1,5 | |
| ДН20 | 22/23 | 40 | 41,6 | 1,5 | |
| ДН25 | 28/29 | 50 | 60,7 | 1,5 | |
| ДН32 | 34/35 | 55 | 62,8 | 1,5 | |
| ДН40 | 40/41 | 60 | 64,9 | 1,5 | |
| ДН50 | 52/53 | 70 | 69 | 1,5 | |
| ДН65 | 70 | 80 | 73 | 2 | |
| ДН80 | 85 | 90 | 92,3 | 2 | |
| ДН100 | 104 | 100 | 96,4 | 2 | |
| ДН125 | 129 | 187 | 135,2 | 2 | |
| ДН150 | 154 | 225 | 156,7 | 2 | |
