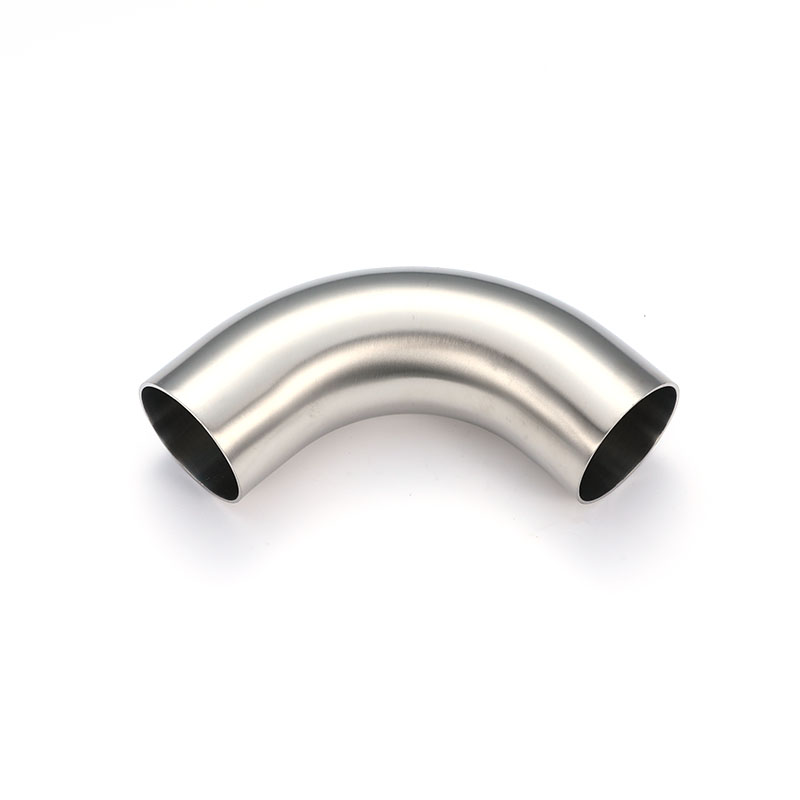

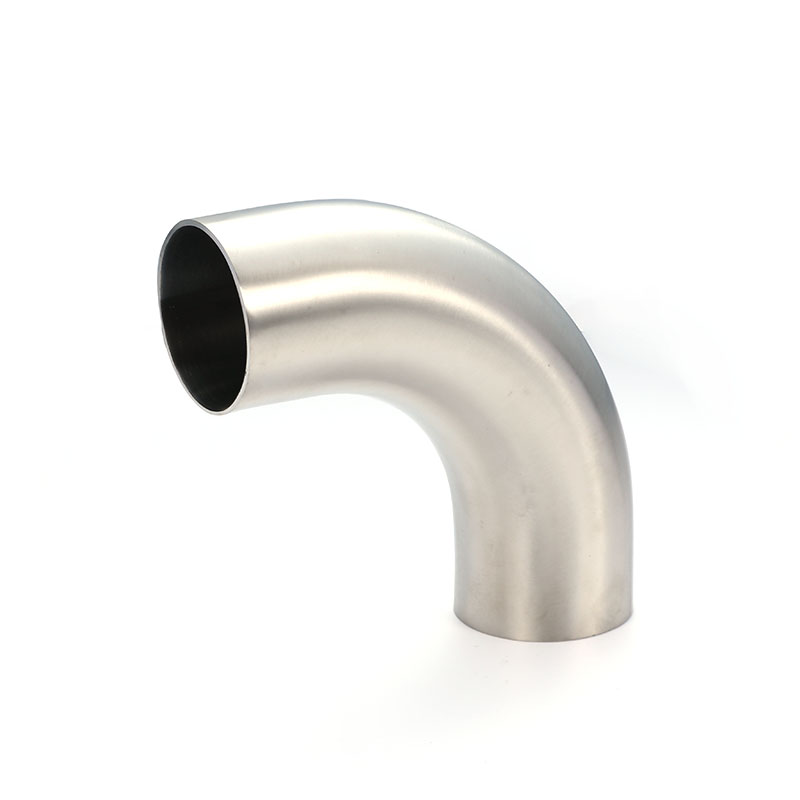

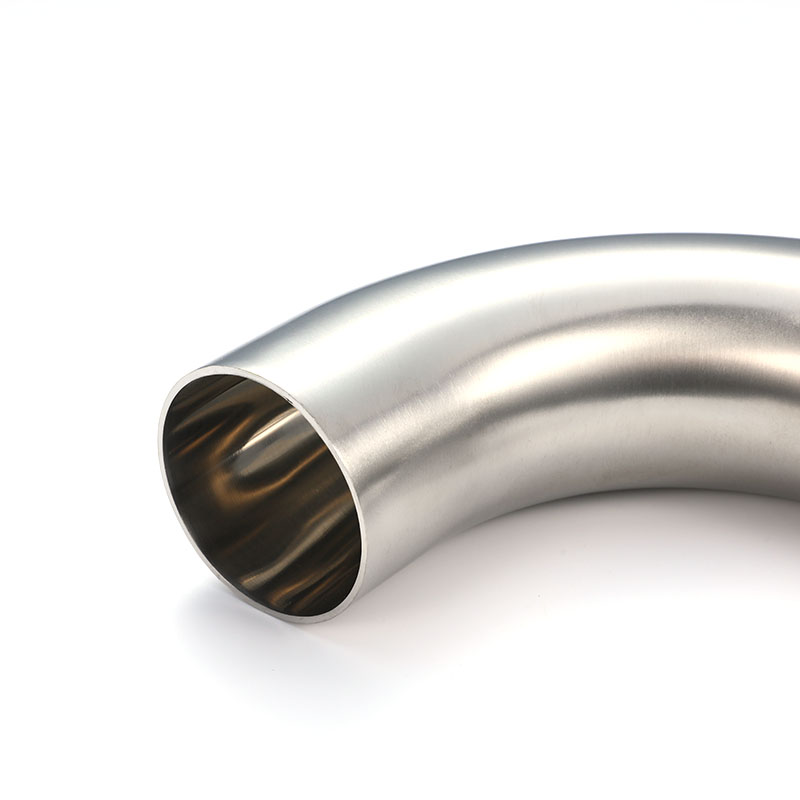

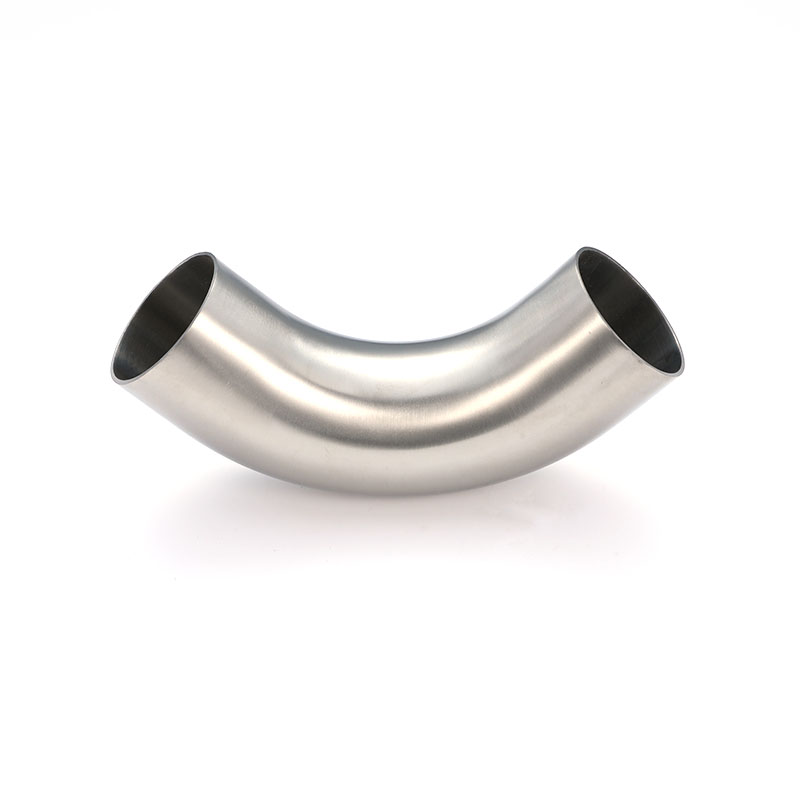

Данный отвод 90° с увеличенным радиусом изгиба имеет плавную дуговую форму, что делает его оптимальным для высокоскоростной транспортировки жидких сред либо продуктов с малым содержанием твёрдых включений и минимизирует гидродинамическое воздействие потока.
При изготовлении применяется высокопластичная марка нержавеющей стали, благодаря чему угловой переход устойчив к нагрузкам давления и образованию усталостных трещин при длительной эксплуатации.
Конструкция с увеличенным радиусом облегчает быструю и качественную санитарную очистку внутренней поверхности, повышая гигиеничность и безопасность технологического процесса. Фитинг активно применяется в системах фильтрации фармацевтических субстанций и производстве напитков.
| Размер | А | Р | Л1 | Т | ||
| 1/2" | 12,7 | 19 | 45 | 1,65 | ||
| 3/4" | 19 | 28,58 | 60 | 1,65 | ||
| 1" | 25,4 | 38,1 | 65 | 1,65 | ||
| 1 1/4" | 31,8 | 47,7 | 75 | 1,65 | ||
| 1 1/2" | 38,1 | 57,2 | 85 | 1,65 | ||
| 2" | 50,8 | 76,2 | 110 | 1,65 | ||
| 2 1/2" | 63,5 | 95,3 | 135 | 1,65 | ||
| 3" | 76,2 | 114,3 | 155 | 1,65 | ||
| 4" | 101,6 | 152,4 | 195 | 12.11 | ||
| Сизе | А | Р | Л1 | Т | ||
| 1/2" | 12,7 | 19.05 | 49,1 | 1.6 | ||
| 3/4" | 19.1 | 28,6 | 58,6 | 1.6 | ||
| 1" | 25,4 | 38,1 | 68,1 | 1.6 | ||
| 1 1/4" | 31,8 | 47,7 | 77,7 | 1.6 | ||
| 1 1/2" | 38,1 | 57,2 | 87 | 1.6 | ||
| 2" | 50,8 | 76,2 | 106,2 | 1.6 | ||
| 2 1/2" | 63,5 | 95 | 125 | 1.6 | ||
| 3" | 76,2 | 114,3 | 144,2 | 1.6 | ||
| 4" | 101,6 | 152,4 | 182,4 | 2 | ||
