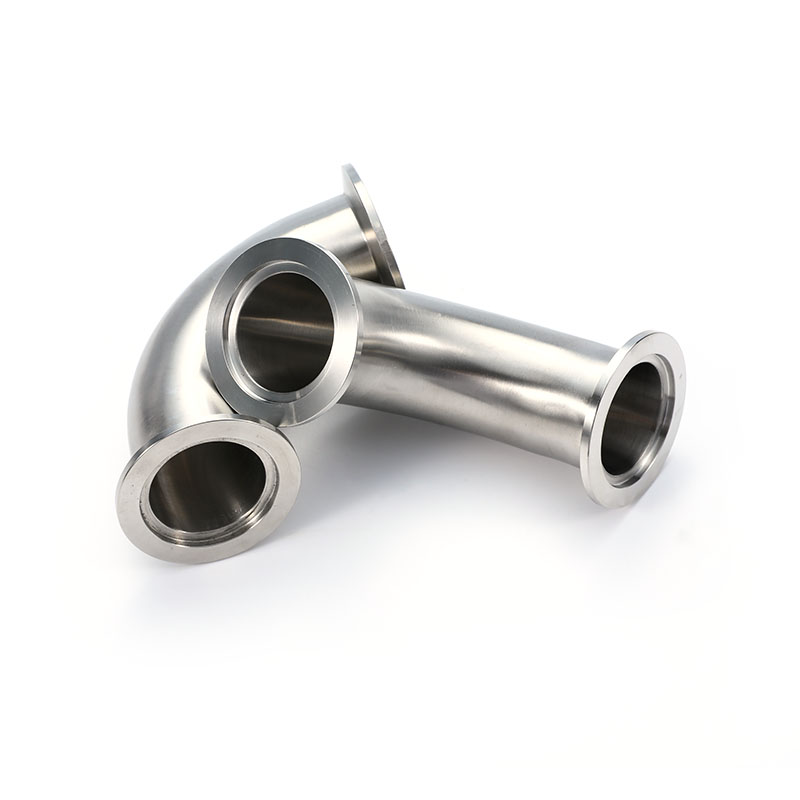

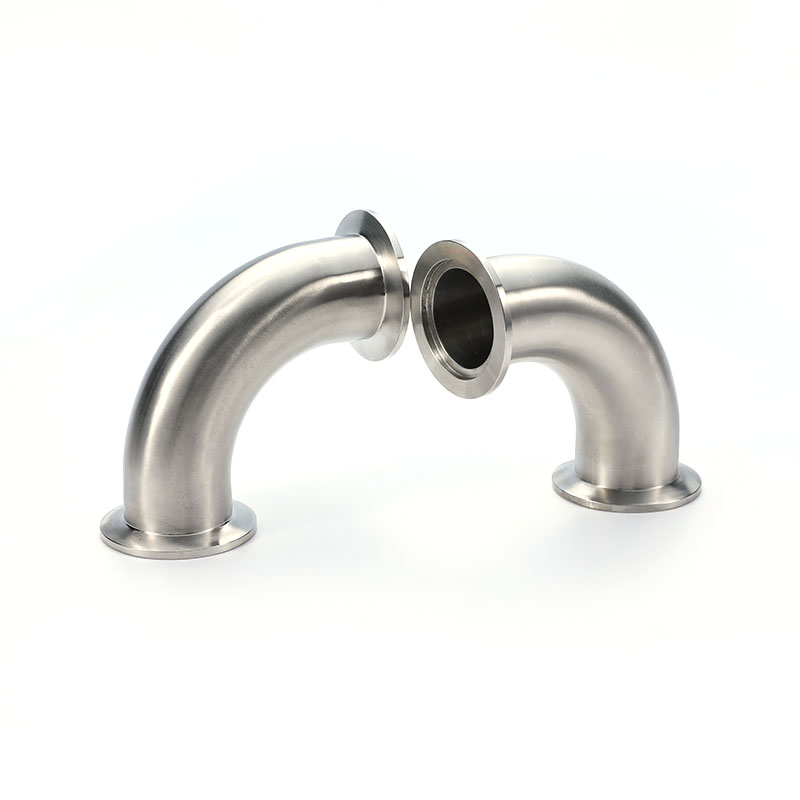

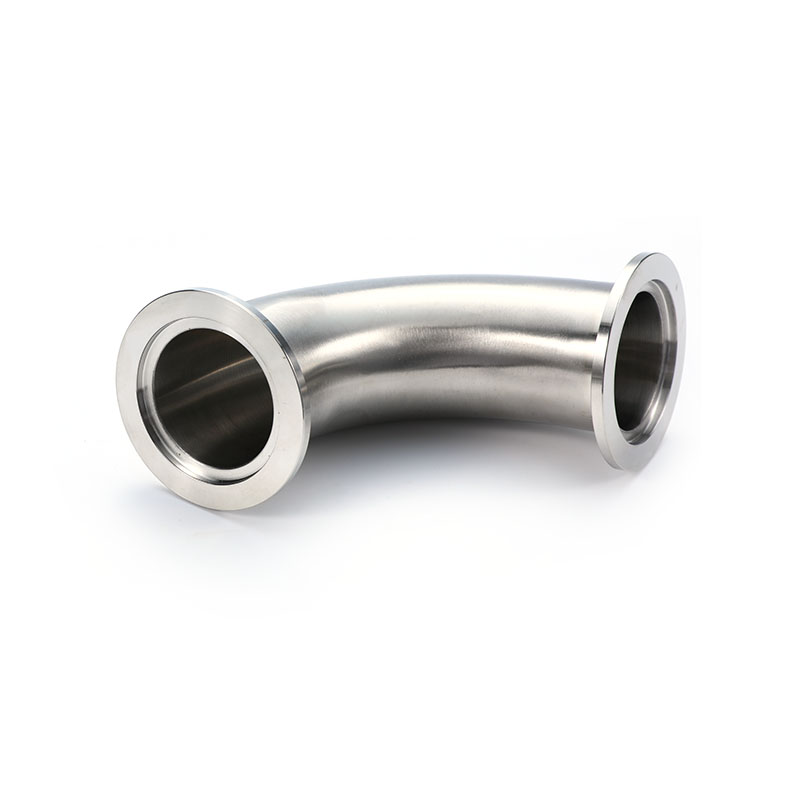

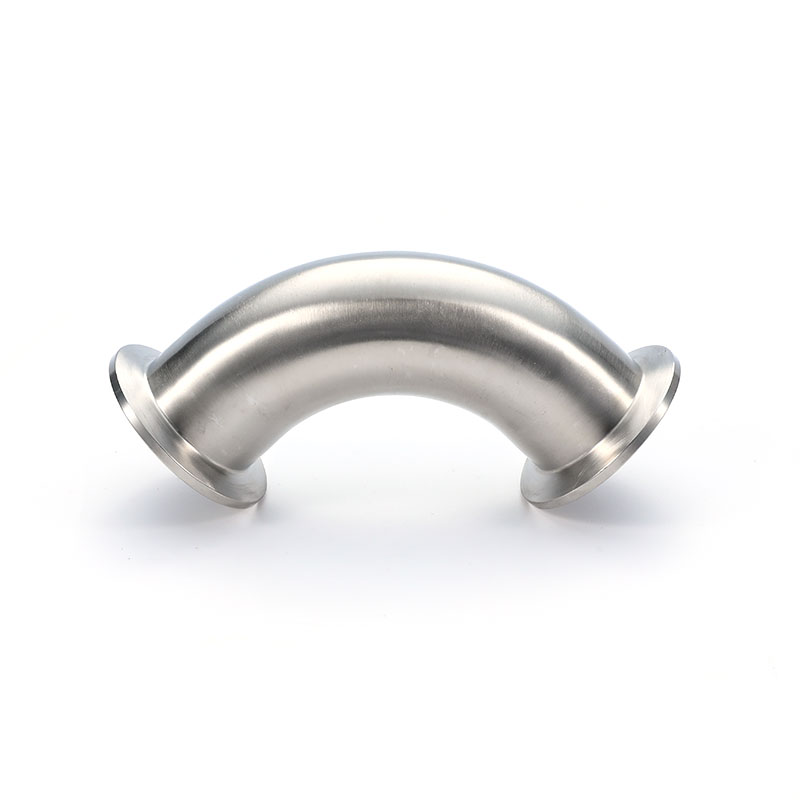

Данный зажимной отвод 90° предназначен для трубопроводных систем, нуждающихся в быстрой перенастройке либо регулярном разборном обслуживании — инспекционных узлах и выпускных соединениях фильтрующих элементов.
Посадочная поверхность зажимного профиля имеет высококачественную полировку, что обеспечивает равномерное прижатие уплотнительного кольца и исключает формирование участков, способных к скоплению микроорганизмов.
Конструкция позволяет организовать поворот линий для транспортировки сверхчистых сред в плотно скомпонованных и пространственно ограниченных блоках оборудования, гарантируя гибкость при монтаже и эксплуатации.
| Размер | А | Р | Л1 | К1 | Т | ||||||||
| 1/2" | 12,7 | 19 | 41,3 | 25,4 | 1,65 | ||||||||
| 3/4" | 19 | 28,6 | 41,3 | 25,4 | 1,65 | ||||||||
| 1" | 25,4 | 38,1 | 50,8 | 50,5 | 1,65 | ||||||||
| 1 1/2" | 38,1 | 57,2 | 69,9 | 50,5 | 1,65 | ||||||||
| 2" | 50,8 | 76,2 | 88,9 | 64 | 1,65 | ||||||||
| 2 1/2" | 63,5 | 95,3 | 108 | 77,5 | 1,65 | ||||||||
| 3" | 76,2 | 114,3 | 127 | 91 | 1,65 | ||||||||
| 4" | 101,6 | 152,4 | 168,3 | 119 | 2.11 | ||||||||
| 6" | 152,4 | 288,6 | 266,7 | 166,8 | 2,77 | ||||||||
