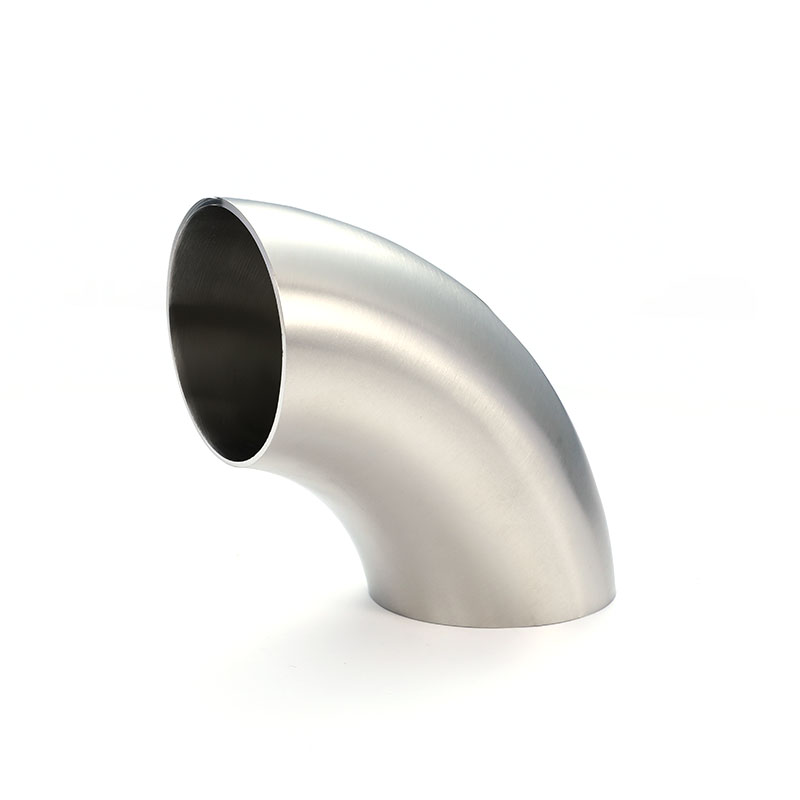

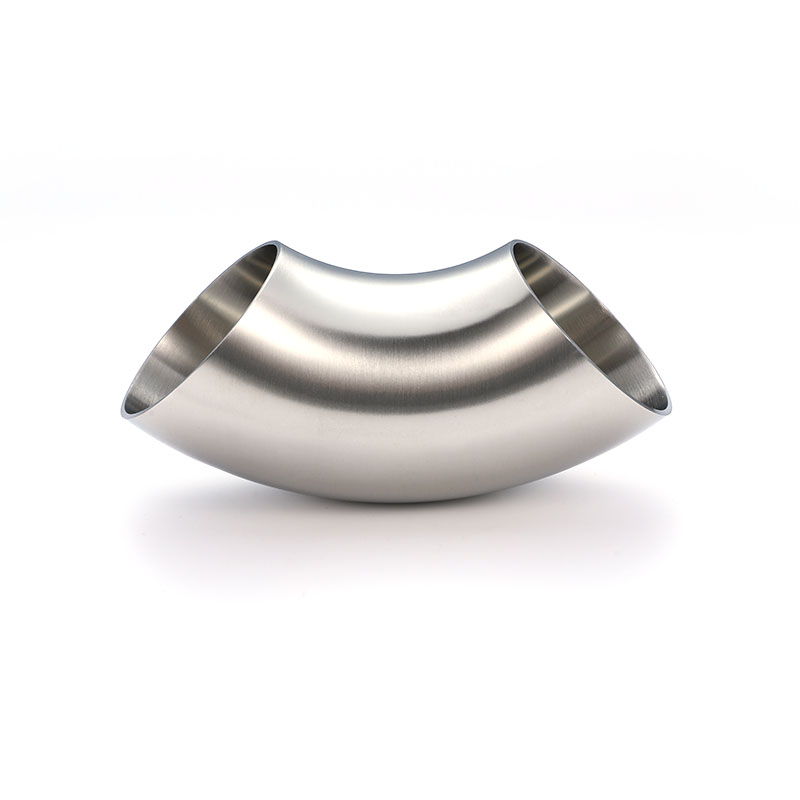

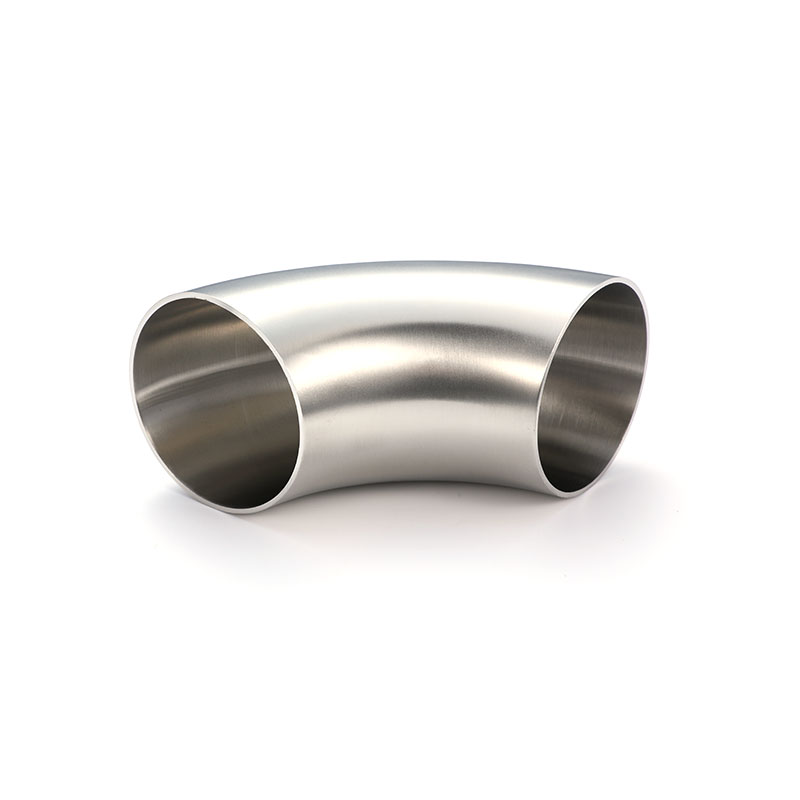

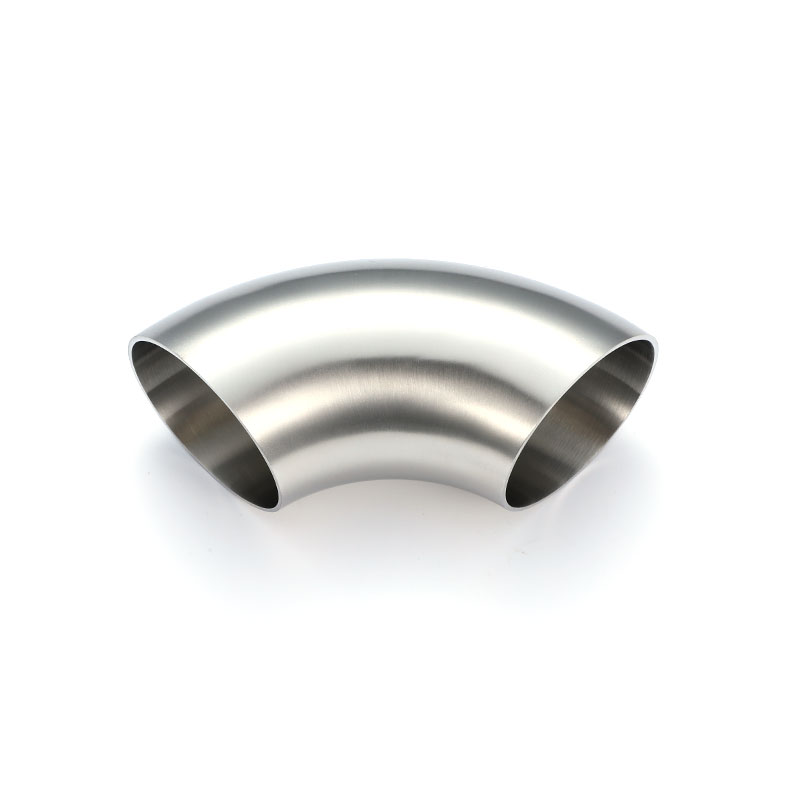

Сварной отвод 90° относится к наиболее распространённым угловым фитингам трубопроводных систем британского стандарта BS.
Автоматизированная гибка труб и механическая обработка сварных швов плазменной сваркой гарантируют строгое соблюдение угловых размеров и равномерную толщину стенок по всей длине изделия.
Конструкция рассчитана на повышенную механическую прочность и длительную устойчивость к коррозии, что позволяет сохранять стабильные рабочие параметры при регулярных циклах санитарной очистки CIP.
Элемент предназначен для организации поворота трубопровода под прямым углом на технологическом оборудовании пищевых предприятий и пивоваренных линий, обеспечивая надёжную и плавную транспортировку жидких сред.
| Размер | А | Р | Л1 | Т | ||
| 1" | 25,4 | 38,1 | 43,5 | 1,65 | ||
| 1 1/4" | 31,8 | 47,7 | 53,5 | 1,65 | ||
| 1 1/2" | 38,1 | 57,2 | 63,5 | 1,65 | ||
| 2" | 50,8 | 76,2 | 88,5 | 1,65 | ||
| 2 1/2" | 63,5 | 95,3 | 113,5 | 1,65 | ||
| 3" | 76,2 | 114,3 | 133,5 | 1,65 | ||
| 4 | 101,6 | 152,4 | 173,5 | 2.11 | ||
| Сизе | А | Р | Л1 | Т | ||
| 1/2" | 12,7 | 19.05 | 49,1 | 1.6 | ||
| 3/4" | 19.1 | 28,6 | 58,6 | 1.6 | ||
| 1" | 25,4 | 38,1 | 68,1 | 1.6 | ||
| 1 1/4" | 31,8 | 47,7 | 77,7 | 1.6 | ||
| 1 1/2" | 38,1 | 57,2 | 87 | 1.6 | ||
| 2" | 50,8 | 76,2 | 106,2 | 1.6 | ||
| 2 1/2" | 63,5 | 95 | 125 | 1.6 | ||
| 3" | 76,2 | 114,3 | 144,2 | 1.6 | ||
| 4" | 101,6 | 152,4 | 152,4 | 2 | ||
