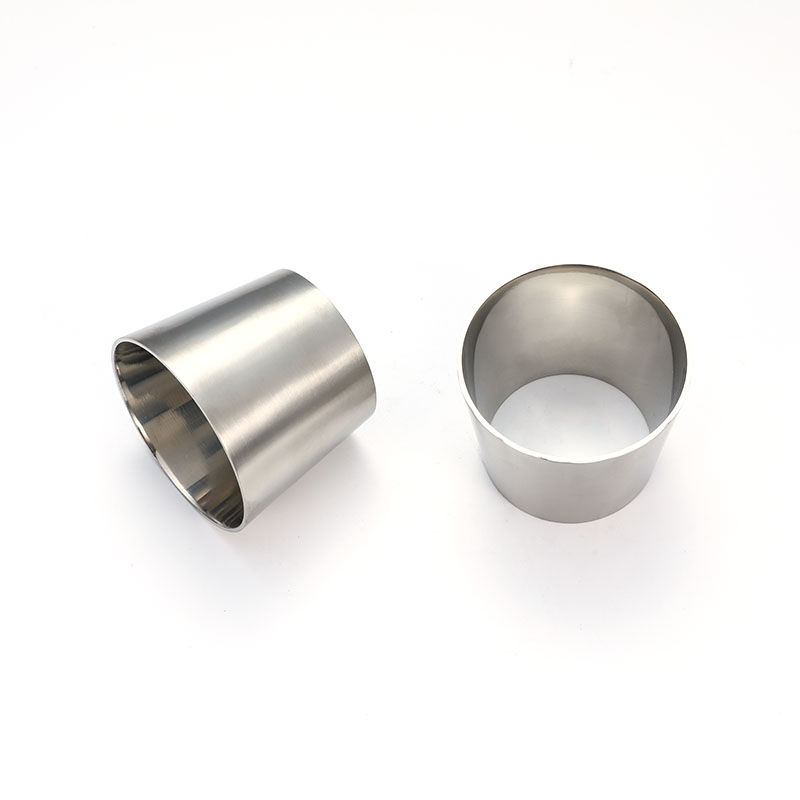

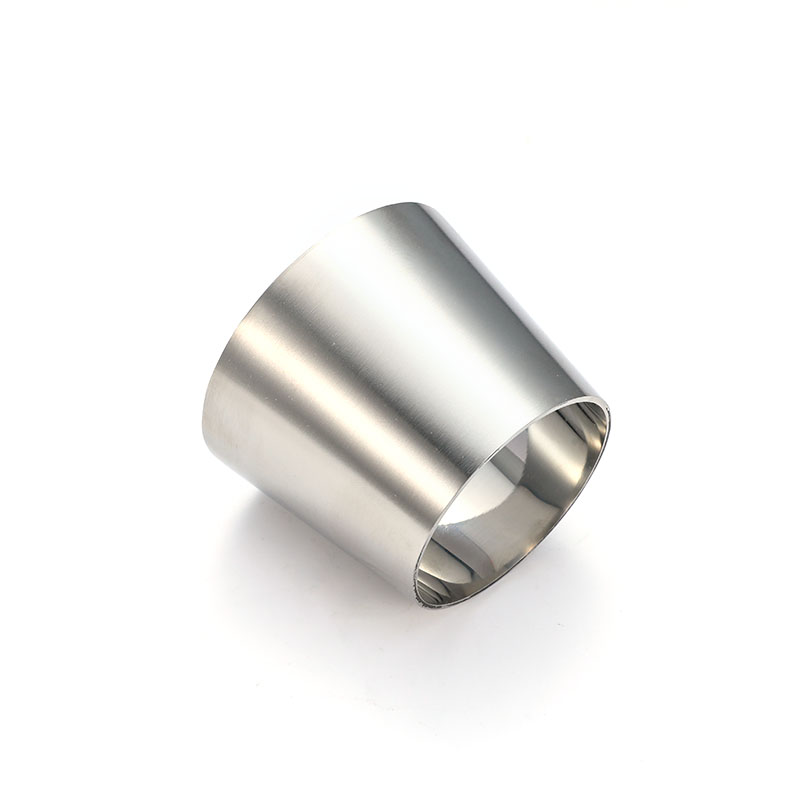

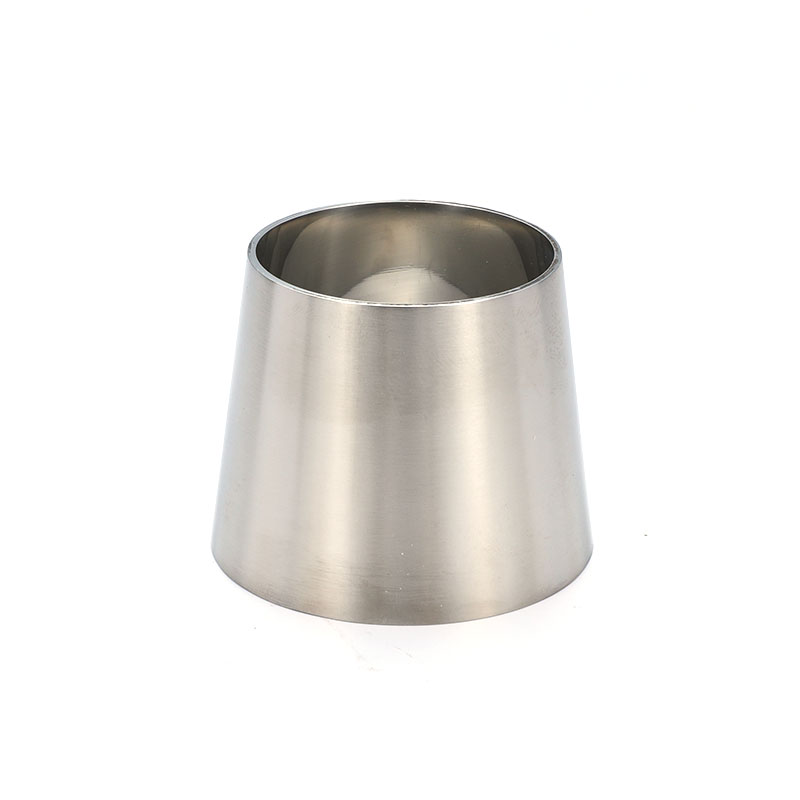

Данный редуктор предназначен для соединения труб разных диаметров, имеет симметричную концентрическую форму, обеспечивающую максимально плавный переход потока в трубопроводе.
Сварные концы формируют высокопрочное соединение, благодаря чему изделие рассчитано на длительную интенсивную эксплуатацию производственных линий.
Отполированная поверхность полностью удовлетворяет санитарным нормативам стандарта 3A при работе с пищевыми средами. Переходник применяется для сужения входного патрубка насоса, стыковки участков технологических линий и подключения оборудования с разными диаметральными присоединениями.

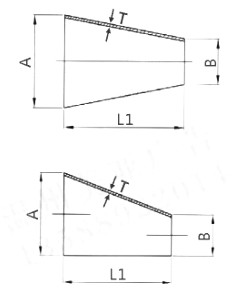

| Размер | А×Б | Л1 | Т | |||
| 1"-3/4" | 25,4×19 | 25,4 | 1,65×1,65 | |||
| 1" 1/2"-3/4" | 38,1×19 | 76,2 | 1,65×1,65 | |||
| 1" 1/2"- 1" | 38,1×25,4 | 50,8 | 1,65×1,65 | |||
| 2" - 1 | 50,8×25,4 | 101,6 | 1,65×1,65 | |||
| 2"-1 1/2" | 50,8×38,1 | 50,8 | 1,65×1,65 | |||
| 2" 1/2"- 1" | 63,5×25,4 | 152,4 | 1,65×1,65 | |||
| 2" 1/2"-1 1/2" | 63,5×38,1 | 101,6 | 1,65×1,65 | |||
| 2" 1/2"-2" | 63,5×50,8 | 50,8 | 1,65×1,65 | |||
| 3" - 1 | 76,2×25,4 | 203,2 | 1,65×1,65 | |||
| 3"-11/2" | 76,2×38,1 | 152,4 | 1,65×1,65 | |||
| 3" - 2 | 76,2×50,8 | 101,6 | 1,65×1,65 | |||
| 3"-2 1/2" | 76,2×63,5 | 50,8 | 1,65×1,65 | |||
| 4"-1 1/2" | 101,6×38,1 | 254 | 2.11×1.65 | |||
| 4" - 2 | 101,6×50,8 | 203,2 | 2.11×1.65 | |||
| 4"-2 1/2" | 101,6×63,5 | 152,4 | 2.11×1.65 | |||
| 4" - 3" | 101,6×76,2 | 101,6 | 2.11×1.65 | |||
| 6" - 3" | 152,4×76,2 | 140 | 2,77×1,65 | |||
| 6" - 4 | 152,4×101,6 | 140 | 2,77×2,11 | |||
| Размер | Ф | Б | Л1 | Т |
| 1/2×1/4" | 12,7 | 6.35 | 25,4 | 1,65 |
| 1/2×3/8" | 12,7 | 9,53 | 25,4 | 1,65 |
| 3/4×1/2" | 19.1 | 12,7 | 25,4 | 1,65 |
| 3/4×3/8" | 19.1 | 9,53 | 25,4 | 1,65 |
| 1,0×1/2" | 25,4 | 12,7 | 38,1 | 1,65 |
| 1,0×3/8" | 25,4 | 9,53 | 38,1 | 1,65 |
| 1,0×3/4" | 25,4 | 19.1 | 25,4 | 1,65 |
| 1,5×1/2" | 38,1 | 12,7 | 63,5 | 1,65 |
| 1,5×3/4" | 38,1 | 19.1 | 50,8 | 1,65 |
| 1,5×1,0" | 38,1 | 25,4 | 50,8 | 1,65 |
| 2,0×1/2" | 50,8 | 12,7 | 114,3 | 1,65 |
| 2,0×3/4" | 50,8 | 19.1 | 101,6 | 1,65 |
| 2,0×1,0" | 50,8 | 25,4 | 101,6 | 1,65 |
| 2,0×1,5" | 50,8 | 38,1 | 50,8 | 1,65 |
| 2,5×1,0" | 63,5 | 25,4 | 152,4 | 1,65 |
| 2,5×1,5" | 63,5 | 38,1 | 101,6 | 1,65 |
| 2,5×2,0" | 63,5 | 50,8 | 50,8 | 1,65 |
| 3,0×1,0" | 76,2 | 25,4 | 203,2 | 1,65 |
| 3,0×1,5" | 76,2 | 38,1 | 152,4 | 1,65 |
| 3,0×2,0" | 76,2 | 50,8 | 101,6 | 1,65 |
| 3,0×2,5" | 76,2 | 63,2 | 50,8 | 1,65 |
| 4,0×1,0" | 101,6 | 25,4 | 304,8 | 2.10 |
| 4,0×1,5" | 101,6 | 38,1 | 254 | 2.10 |
| 4,0×2,0" | 101,6 | 50,8 | 203,2 | 2.10 |
| 4,0×2,5" | 101,6 | 63,2 | 152,4 | 2.10 |
| 4,0×3,0" | 101,6 | 76,2 | 101,6 | 2.10 |
| 5,0×4,0" | 127 | 101,6 | 70 | 2,77 |
| 6,0×3,0" | 152,4 | 76,2 | 241,3 | 2,77 |
| 6,0×4,0" | 152,4 | 101,6 | 139,7 | 2,77 |
Данный сварной отвод 45° изготовлен согласно санитарным нормам DIN и предназначен для трубопроводных систем: он обеспечивает плавный поворот потока и снижает гидравлическое сопротивление движению жидк...
См. подробности
В сравнении со стандартными отводами 90° данное изделие имеет увеличенный радиус изгиба, что снижает гидродинамическое воздействие потока и перепад давления в системе. Благодаря этому оно подходит для...
См. подробности

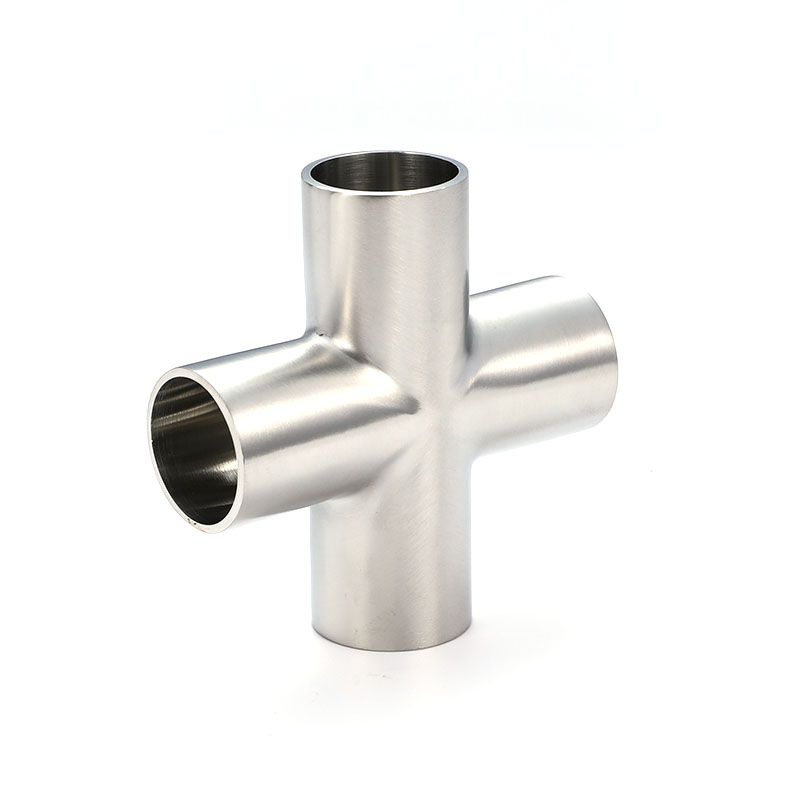

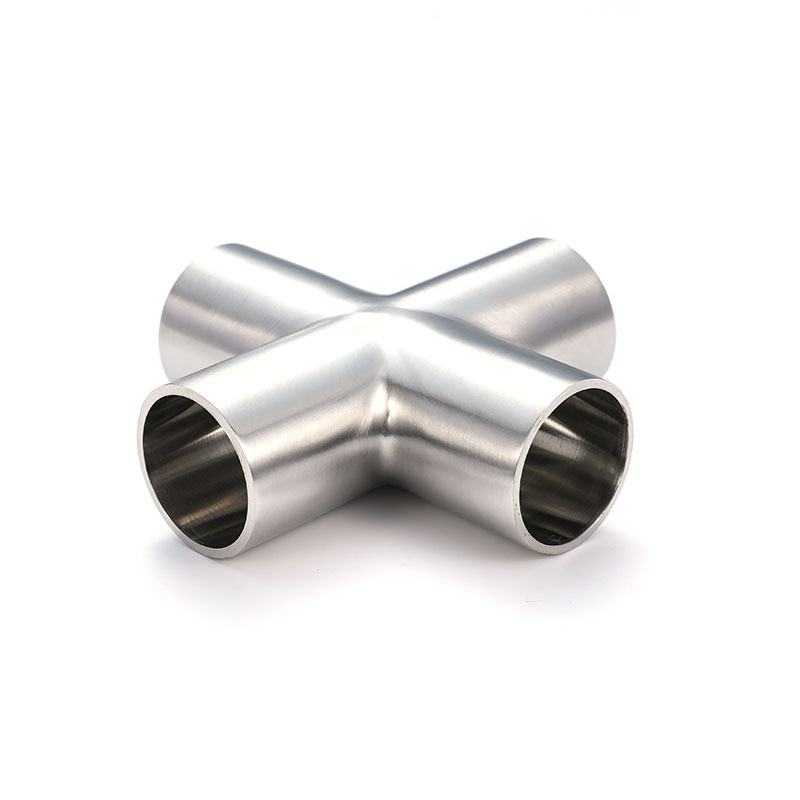

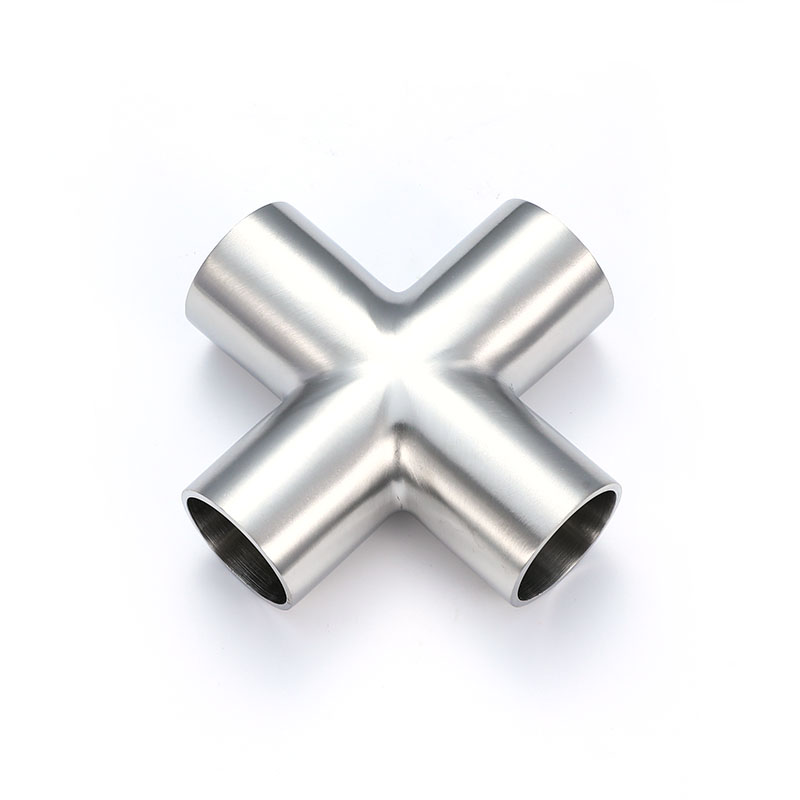

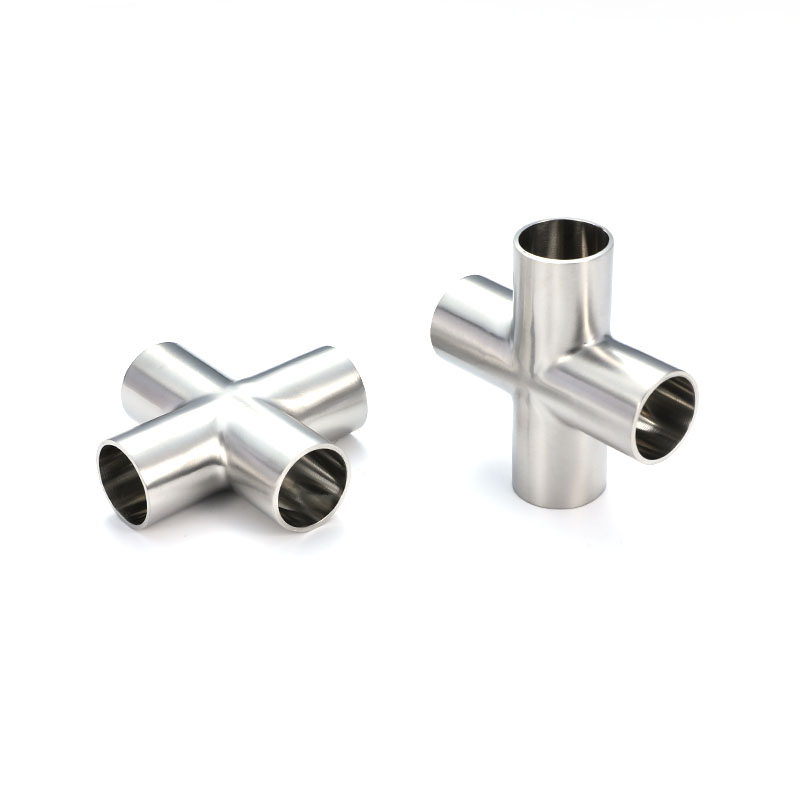

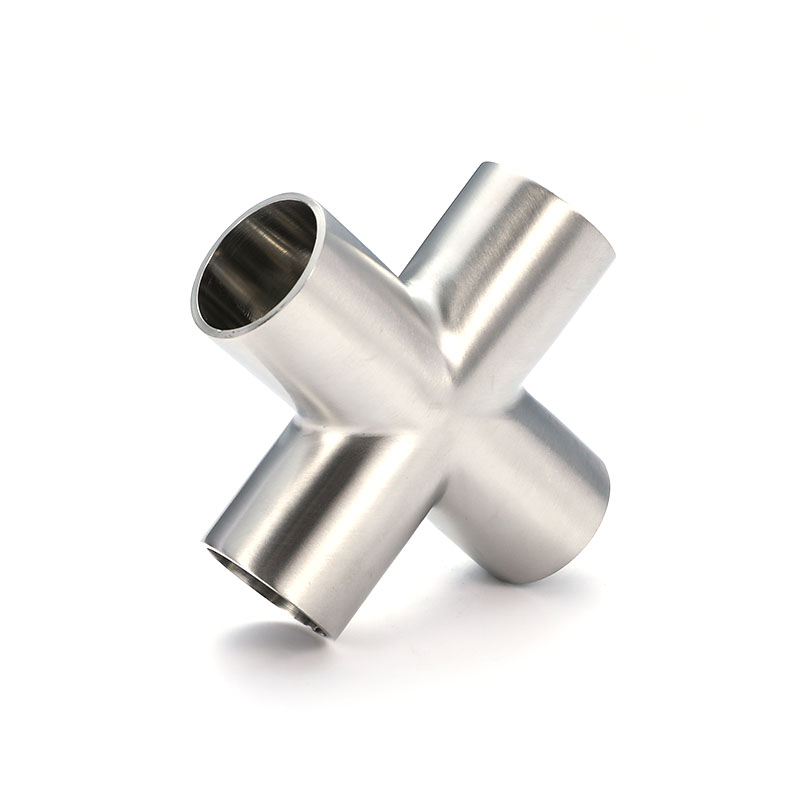

Сварные четырёхходовые фитинги обеспечивают разностороннее распределение или слияние потоков жидких сред и находят широкое применение в многопрофильных сетях крупногабаритного производственного оборуд...
См. подробности

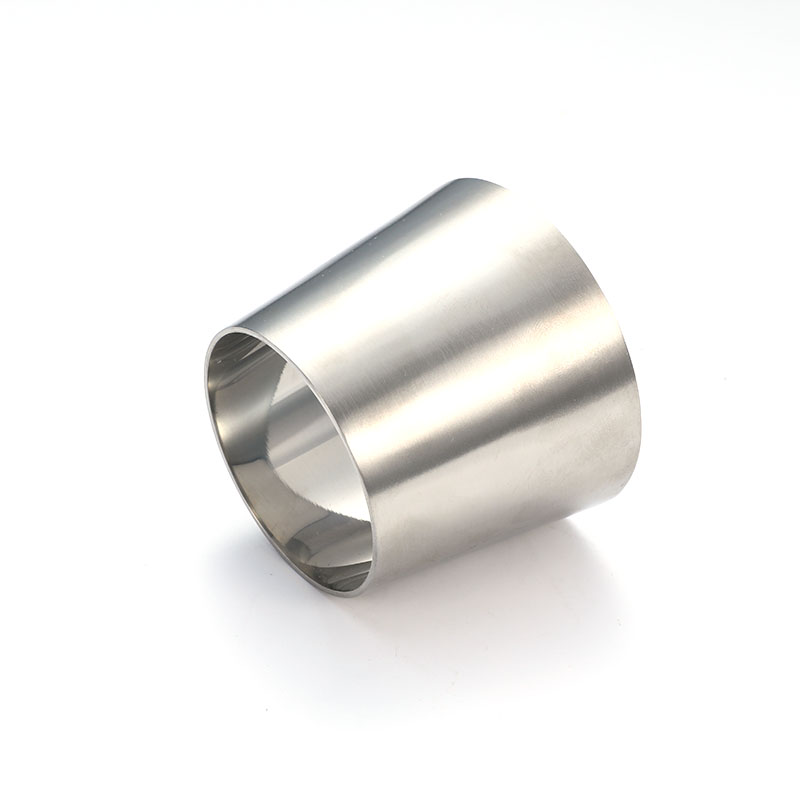

Сварные переходники предназначены для плавного соединения труб разных диаметров. Изделия выпускаются в концентрическом и эксцентрическом исполнении, адаптируются под любые монтажные условия и позволяю...
