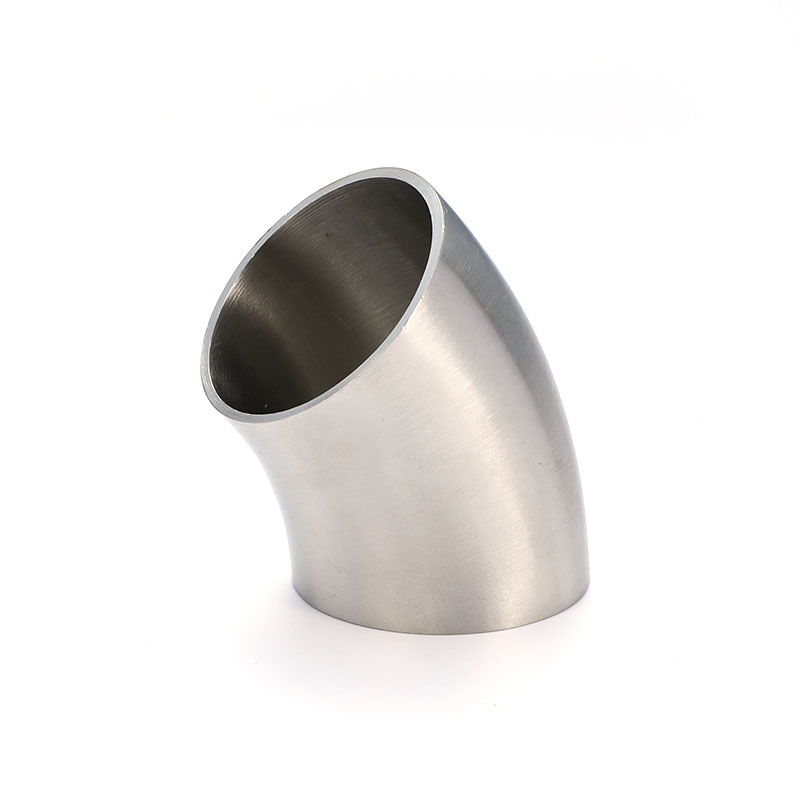

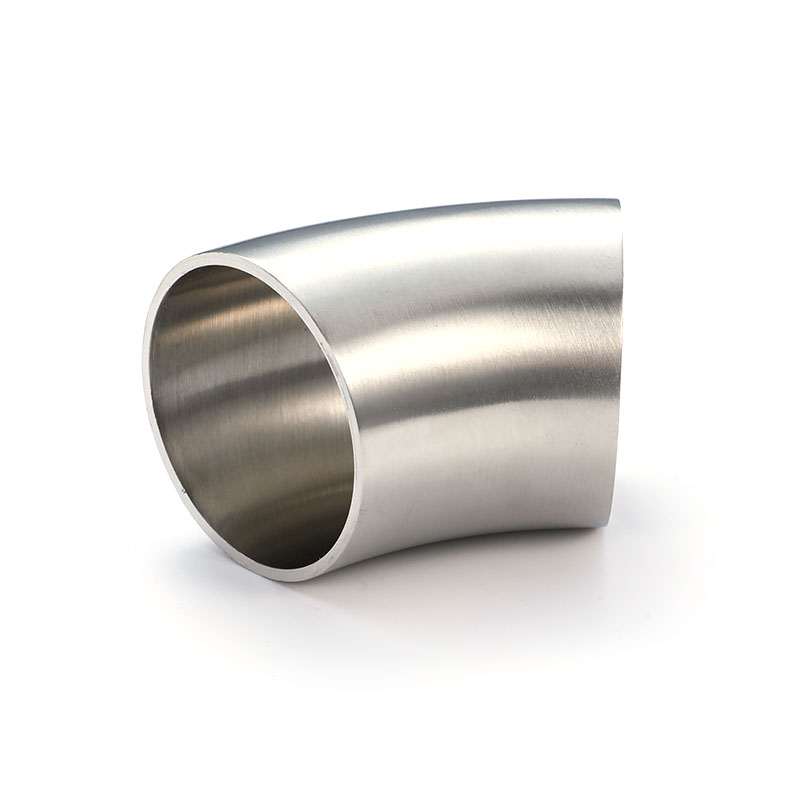

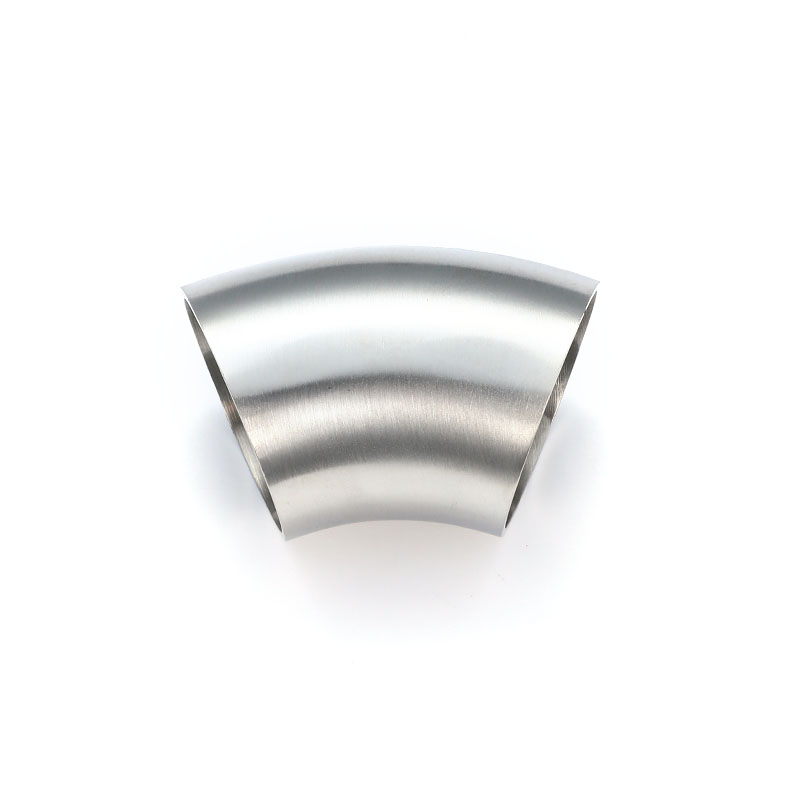

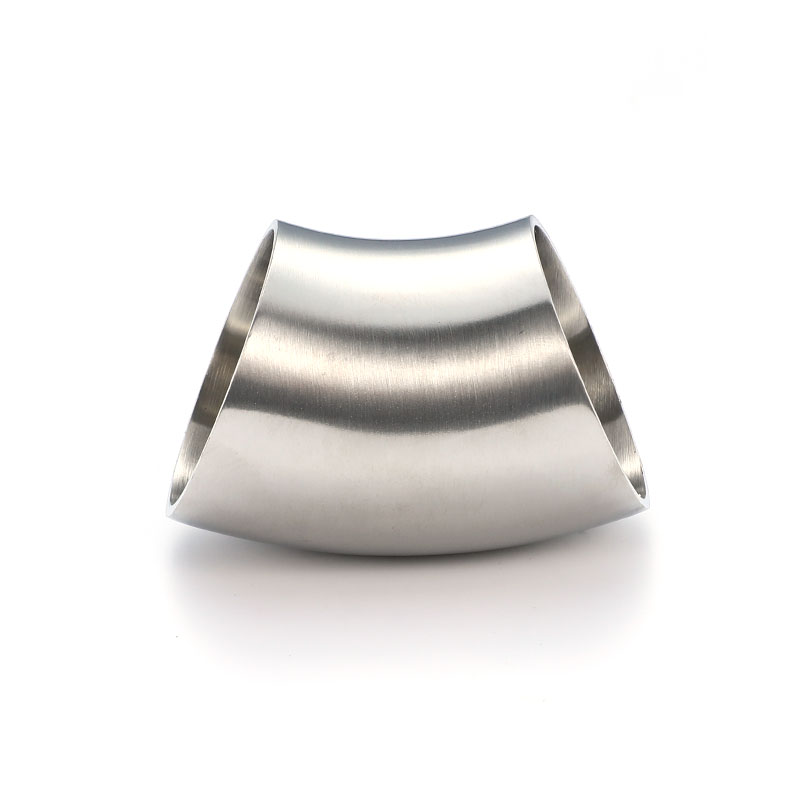

Данный сварной отвод 45° изготовлен согласно нормативам SMS и предназначен для плавного поворота трубопровода под промежуточным углом в системах, эксплуатируемых в странах Северной Европы.
Компактный изгиб экономит монтажное пространство при установке оборудования. Изделие производится из глубокотянутой нержавеющей стали марок 304/316L с тонкой полировкой внутренней поверхности, что обеспечивает беспрепятственное течение потока и исключает скопление остатков продукта при работе с технологическими средами молочной, напиточной и смежных отраслей промышленности.
Точно выдержанные размеры сварочных концов позволяют интегрировать фитинг в стандартные линии транспортировки, обработки и розлива жидких продуктов; элемент широко применяется как поворотный узел в скандинавском пищевом оборудовании.
| Размер | А | Р | Л1 | Т | |||
| 25 | 25,4 | 38,1 | 15,5 | 1.25/1.5 | |||
| 38 | 38,1 | 57,2 | 23,6 | 1.25/1.5 | |||
| 51 | 50,8 | 76,2 | 31,6 | 1.25/1.5 | |||
| 63 | 63,5 | 95,3 | 39,5 | 1,5/2 | |||
| 76 | 76,2 | 114,3 | 47,2 | 1.6/2 | |||
| 102 | 101,6 | 152,4 | 63 | 2 | |||
| 127 | 127 | 190,5 | 78,9 | 2 | |||
| 152,4 | 152,4 | 228,6 | 94,7 | 2 | |||
| 203,2 | 203,2 | 305 | 126,3 | 2 | |||
