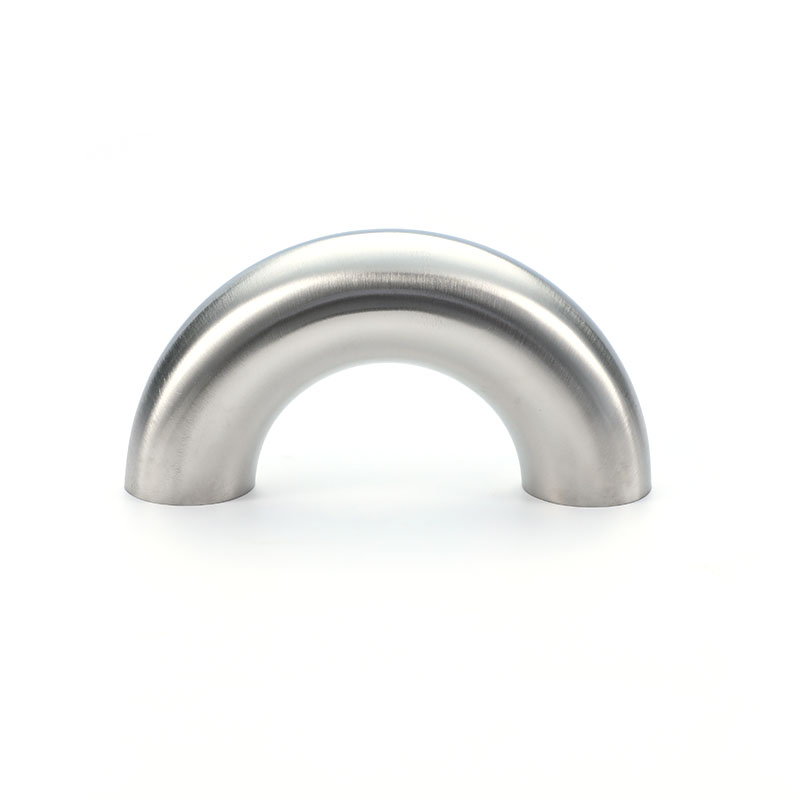

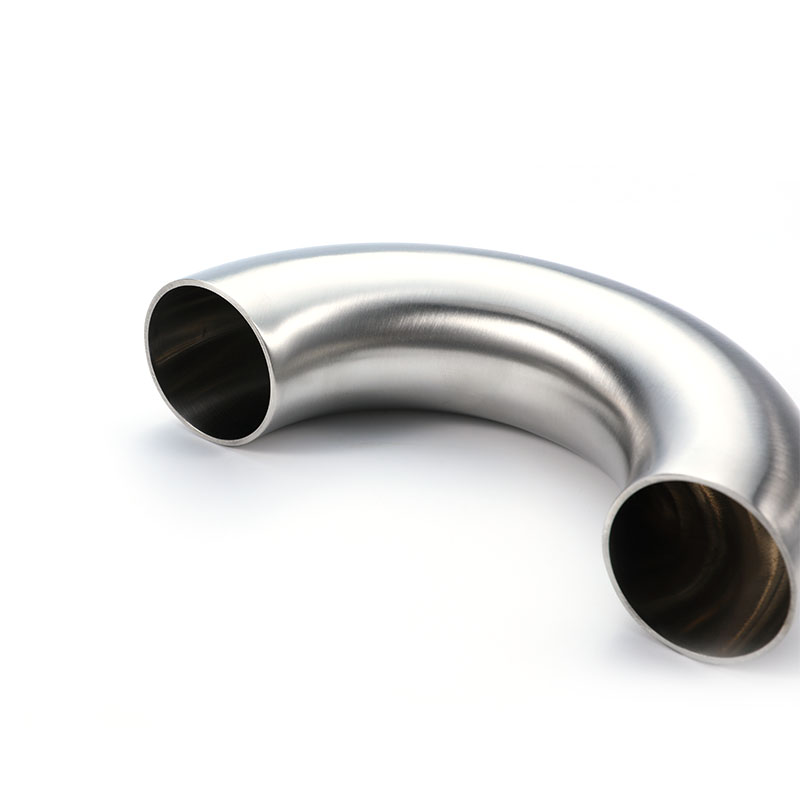

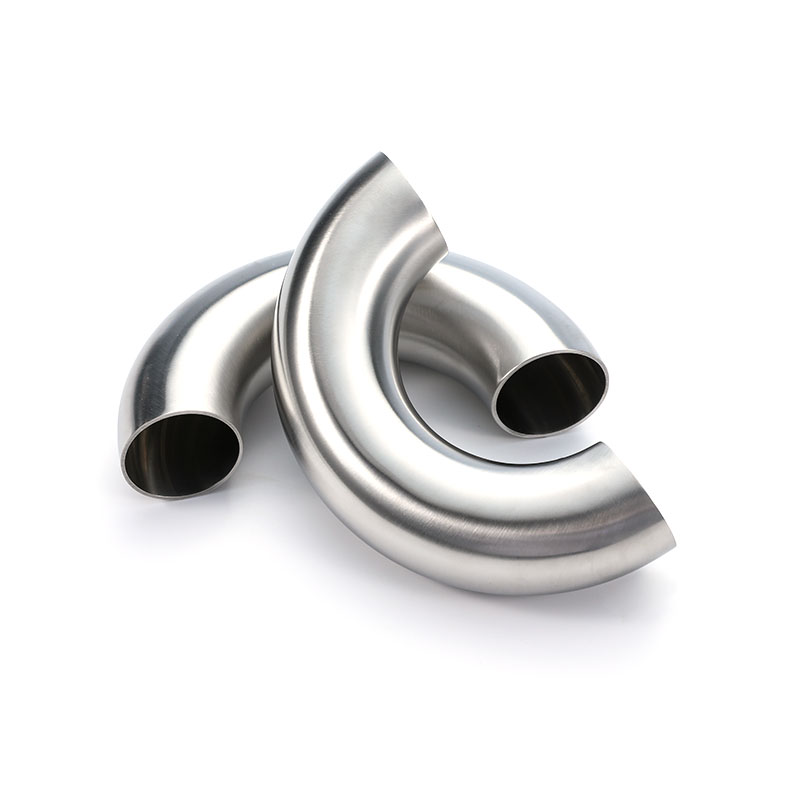

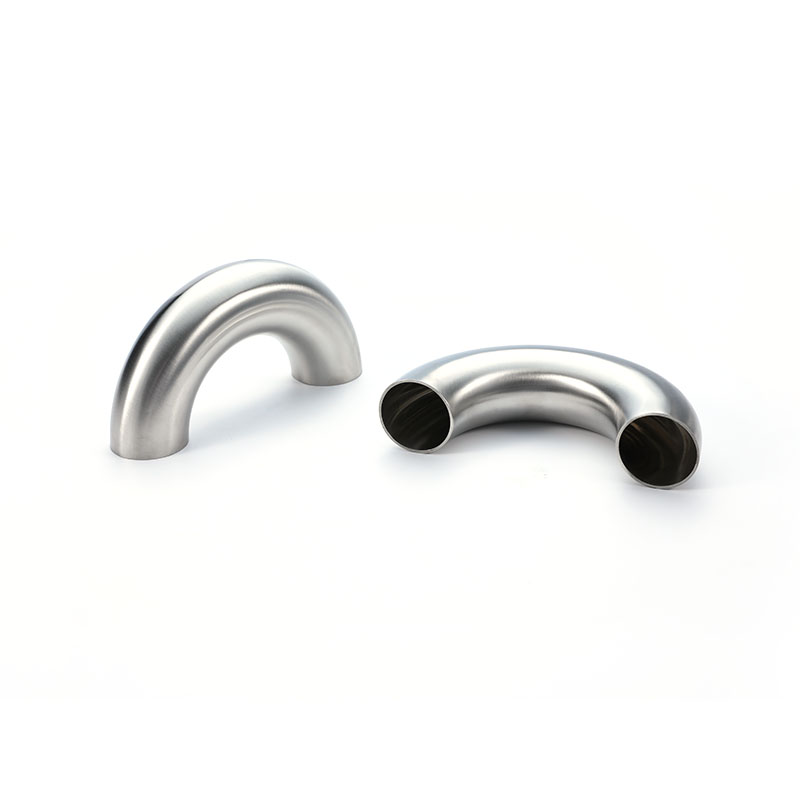

Отвод 180° предназначен для формирования U-образного возвратного потока и применяется в теплообменниках, резервуарах с рубашкой и технологических системах, где требуется циркуляция с возвратом среды.
Изделие имеет выверенный радиус изгиба и идеальную округłość, благодаря чему обеспечивается плавное течение жидких сред и снижается гидравлическое сопротивление. Внутренняя поверхность отполирована согласно санитарным нормативам, сварные концы полностью соответствуют диаметрам труб по стандарту DIN.
Цельноформованная конструкция сокращает количество сварных швов, повышает общую прочность под давлением и улучшает гигиенические показатели, что делает данный элемент оптимальным решением для участков, предъявляющих повышенные требования к надёжности трубопроводной системы.
| Размер | Ф | Р | Л1 | Т | |
| ДН10 | 12/13 | 26 | 52 | 1,5 | |
| ДН15 | 18/19 | 35 | 70 | 1,5 | |
| ДН20 | 22/23 | 40 | 80 | 1,5 | |
| ДН25 | 28/29 | 50 | 100 | 1,5 | |
| ДН32 | 34/35 | 55 | 110 | 1,5 | |
| ДН40 | 40/41 | 60 | 120 | 1,5 | |
| ДН50 | 52/53 | 70 | 140 | 1,5 | |
| ДН65 | 70 | 80 | 160 | 2 | |
| ДН80 | 85 | 90 | 180 | 2 | |
| ДН100 | 104 | 100 | 200 | 2 | |
| ДН125 | 129 | 187 | 375 | 2 | |
| ДН150 | 154 | 225 | 450 | 2 | |
| ДН200 | 204 | 300 | 600 | 2 | |
| ДН250 | 254 | 325 | 750 | 2 | |
| ДН300 | 306 | 450 | 900 | 3 | |
