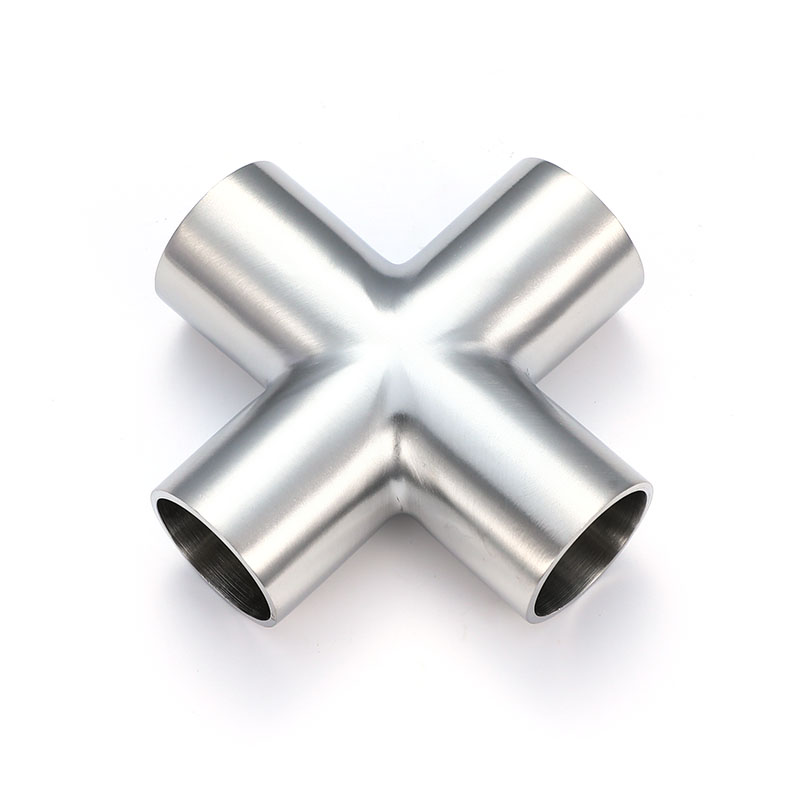

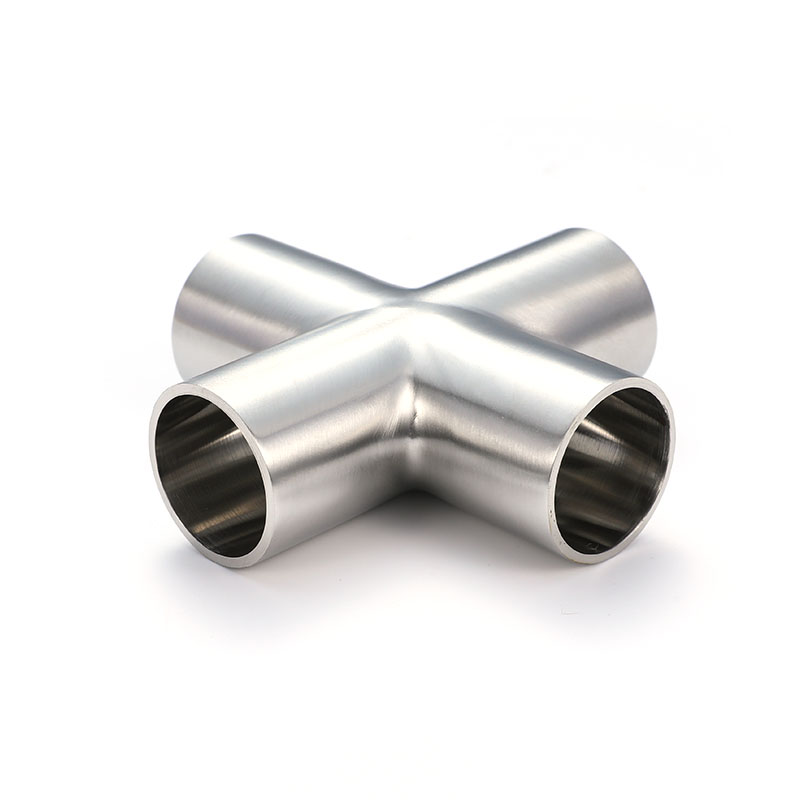

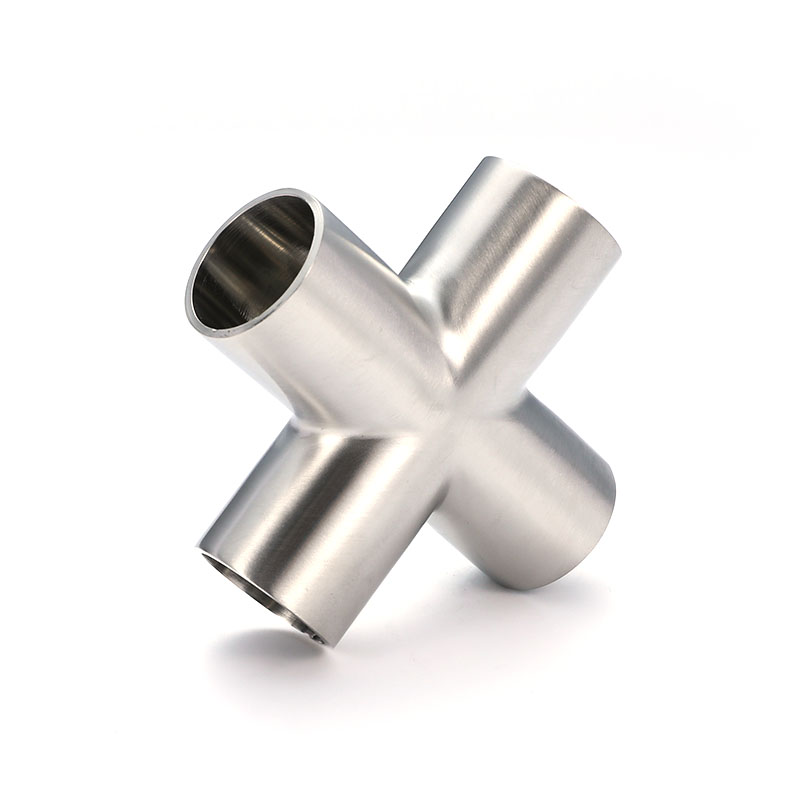

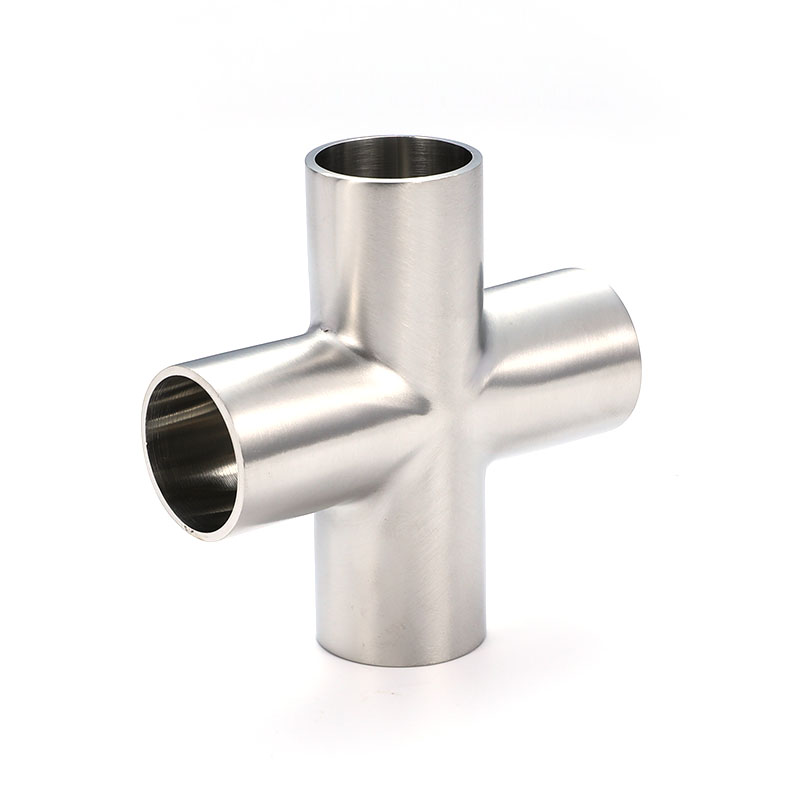

Сварные четырёхходовые фитинги обеспечивают разностороннее распределение или слияние потоков жидких сред и находят широкое применение в многопрофильных сетях крупногабаритного производственного оборудования.
Изделие производится методом точной формовки, благодаря которой все четыре ответвления имеют равные углы отвода; сварные концы полностью совместимы с трубами по нормативам DIN.
Внутренняя поверхность проходит многоэтапную полировку, формируя гигиеничные траектории потока во всех четырёх каналах. Данный элемент подходит для многолинейного розлива, смешивания и распределения продуктов, а также сложных систем перенаправления технологических процессов, повышая общую рациональность компоновки трубопроводных сетей.

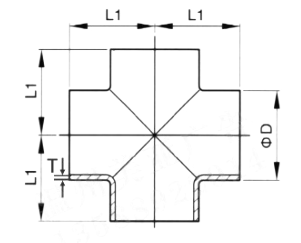

| Размер | Ф | Л1 | Т | ||||
| ДН10 | 12/13 | 26 | 1,5 | ||||
| ДН15 | 18/19 | 35 | 1,5 | ||||
| ДН20 | 22/23 | 40 | 1,5 | ||||
| ДН25 | 28/29 | 50 | 1,5 | ||||
| ДН32 | 34/35 | 55 | 1,5 | ||||
| ДН40 | 40/41 | 60 | 1,5 | ||||
| ДН50 | 52/53 | 70 | 1,5 | ||||
| ДН65 | 70 | 80 | 2 | ||||
| ДН80 | 85 | 90 | 2 | ||||
| ДН100 | 104 | 100 | 2 | ||||
| ДН125 | 129 | 187 | 2 | ||||
| ДН150 | 154 | 225 | 2 | ||||
| ДН200 | 204 | 300 | 2 | ||||
| ДН250 | 254 | 216 | 2 | ||||
| ДН300 | 306 | 254 | 3 |
