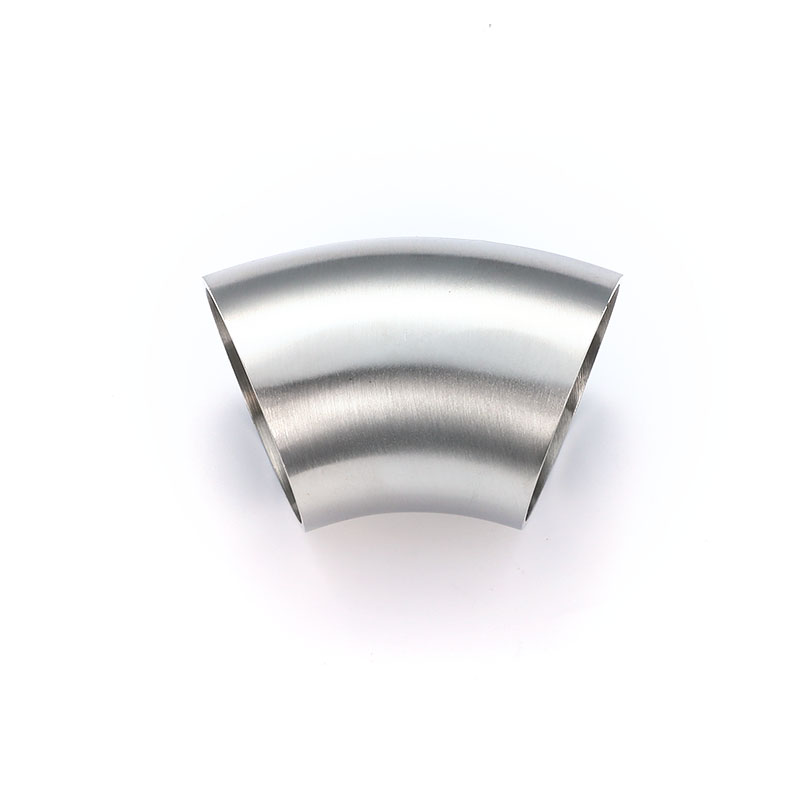

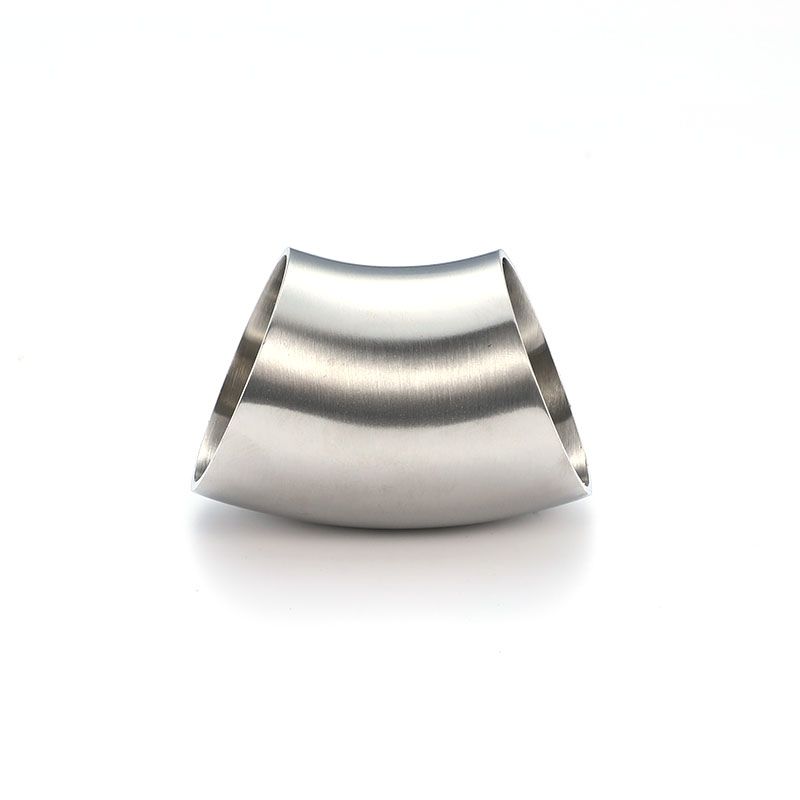

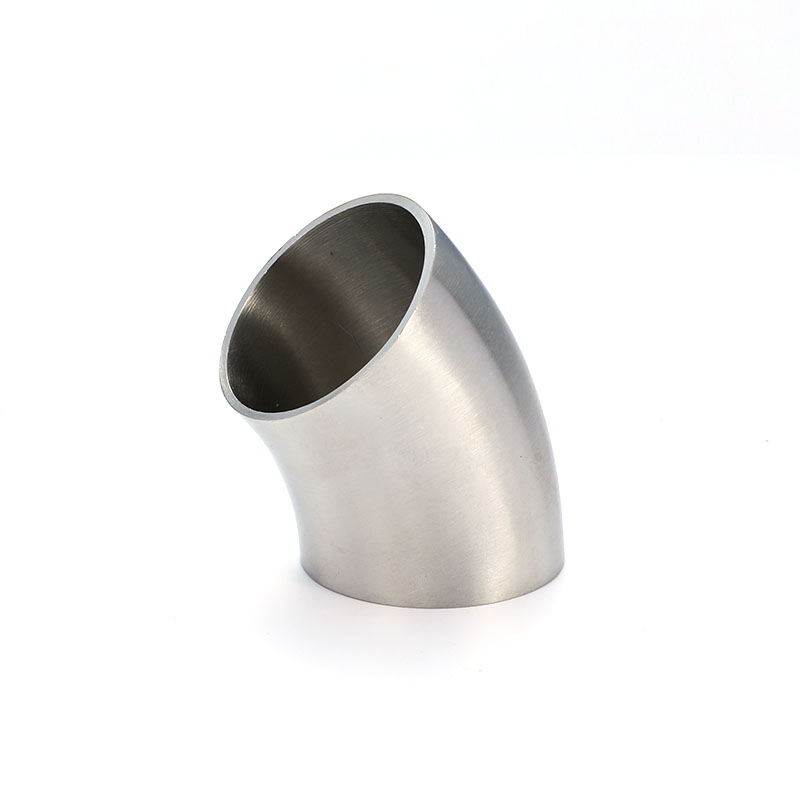

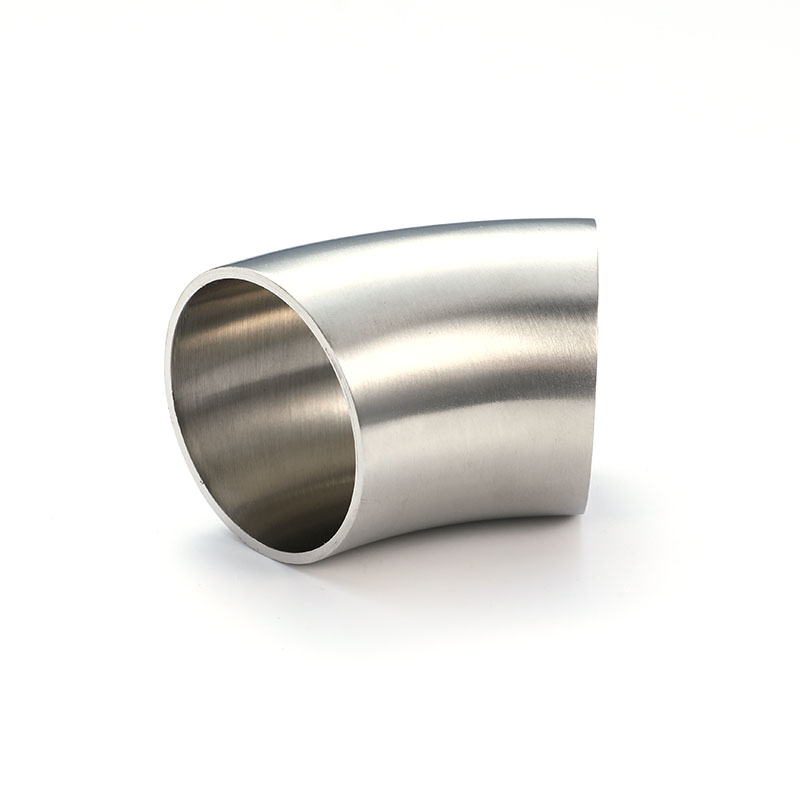

Этот сварочный отвод 45° изготовлен в соответствии с санитарными стандартами DIN и используется в трубопроводных системах для обеспечения плавного изменения направления, снижая сопротивление потоку жидкости. Изготовленный из высококачественной нержавеющей стали 304/316L, его тонко отполированная внутренняя поверхность гарантирует отсутствие мертвых углов или остаточной жидкости, отвечая строгим гигиеническим требованиям производства продуктов питания, молочных продуктов и напитков. Компактная конструкция подходит для установки в ограниченном пространстве, а точно подобранные сварочные порты идеально соответствуют диаметрам немецких труб, что облегчает быструю сборку и высокотемпературную очистку.

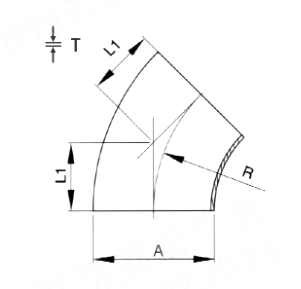

| Размер | Ф | Р | Л1 | Т | ||
| ДН10 | 12/13 | 26 | 10,7 | 1,5 | ||
| ДН15 | 18/19 | 35 | 14,5 | 1,5 | ||
| ДН20 | 22/23 | 40 | 16,5 | 1,5 | ||
| ДН25 | 28/29 | 50 | 20,7 | 1,5 | ||
| ДН32 | 34/35 | 55 | 22,8 | 1,5 | ||
| ДН40 | 40/41 | 60 | 24,8 | 1,5 | ||
| ДН50 | 52/53 | 70 | 29-Й | 1,5 | ||
| ДН65 | 70 | 80 | 33,2 | 2 | ||
| ДН80 | 85 | 90 | 37,3 | 2 | ||
| ДН100 | 104 | 100 | 41,5 | 2 | ||
| ДН125 | 129 | 187 | 77,5 | 2 | ||
| ДН150 | 154 | 225 | 93,2 | 2 | ||
| ДН200 | 204 | 300 | 124,3 | 2 | ||
| ДН250 | 254 | 325 | 155,3 | 2 | ||
| ДН300 | 306 | 450 | 186,4 | 3 | ||
| ДН | А×Б | Л1 | Л2 | Т |
| 25 - 20 | 28×22 | 50 | 17-Й | 1,5 |
| 32 - 25 | 34×28 | 55 | 19,5 | 1,5 |
| 40 - 25 | 40×28 | 60 | 22,5 | 1,5 |
| 40 - 32 | 40×34 | 60 | 22,5 | 1,5 |
| 50 - 25 | 52×28 | 70 | 29,5 | 2 |
| 50 - 32 | 52×34 | 70 | 29,5 | 2 |
| 50 - 40 | 52×40 | 70 | 29,5 | 2 |
| 65 - 25 | 70×28 | 80 | 39-Й | 2 |
| 65 - 32 | 70×34 | 80 | 39-Й | 2 |
| 65 - 40 | 70×40 | 80 | 39-Й | 2 |
| 65 - 50 | 70×52 | 80 | 46,5 | 2 |
| 80 - 25 | 85×28 | 90 | 46,5 | 2 |
| 80 - 32 | 85×34 | 90 | 46,5 | 2 |
| 80 - 40 | 85×40 | 90 | 46,5 | 2 |
| 80 - 50 | 85×52 | 90 | 46,5 | 2 |
| 80 - 65 | 85×70 | 90 | 46,5 | 2 |
| 100 - 25 | 104×28 | 100 | 56 | 2 |
| 100 - 32 | 104×34 | 100 | 56 | 2 |
| 100 - 40 | 104×40 | 100 | 56 | 2 |
| 100 - 50 | 104×52 | 100 | 56 | 2 |
| 100 - 65 | 104×70 | 100 | 56 | 2 |
| 100 - 80 | 104×85 | 187,5 | 56 | 2 |
| 125 - 25 | 129×28 | 187,5 | 68,5 | 2 |
| 125 - 32 | 129×104 | 187,5 | 68,5 | 2 |
| 125 - 40 | 129×104 | 187,5 | 68,5 | 2 |
| 125 - 50 | 129×104 | 187,5 | 68,5 | 2 |
| 125 - 65 | 129×104 | 187,5 | 68,5 | 2 |
| 125 - 80 | 129×104 | 187,5 | 68,5 | 2 |
| 125 - 100 | 129×104 | 187,5 | 68,5 | 2 |
| 150 - 32 | 154×34 | 225 | 81 | 2 |
| 150 - 40 | 154×40 | 255 | 81 | 2 |
| 150 - 50 | 154×52 | 255 | 81 | 2 |
| 150 - 65 | 154×70 | 255 | 81 | 2 |
| 150 - 80 | 154×85 | 255 | 81 | 2 |
| 150 - 100 | 154×104 | 255 | 81 | 2 |
| 150 - 125 | 154×129 | 255 | 81 | 2 |
