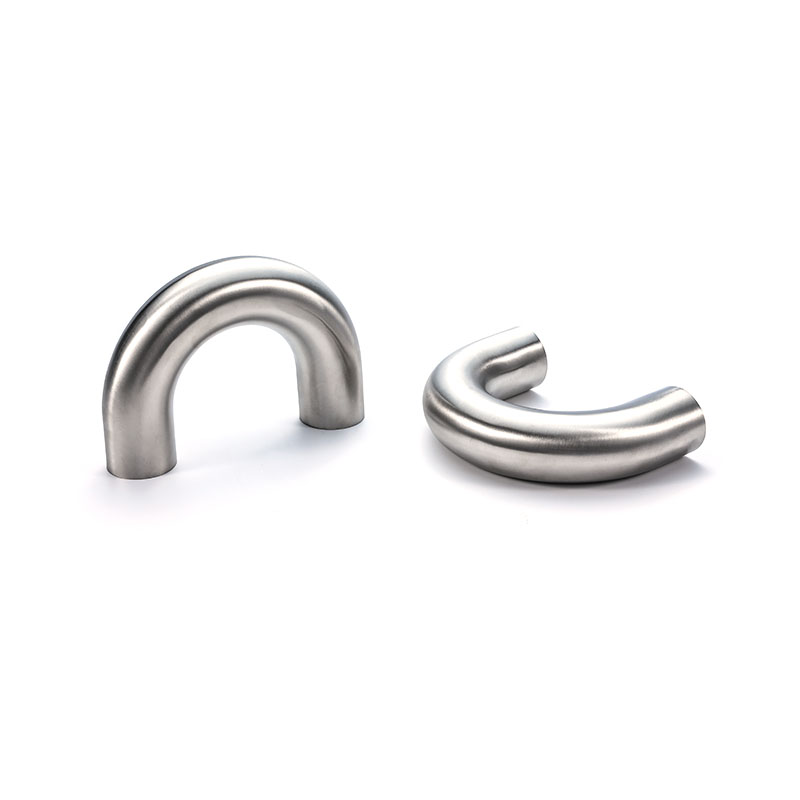

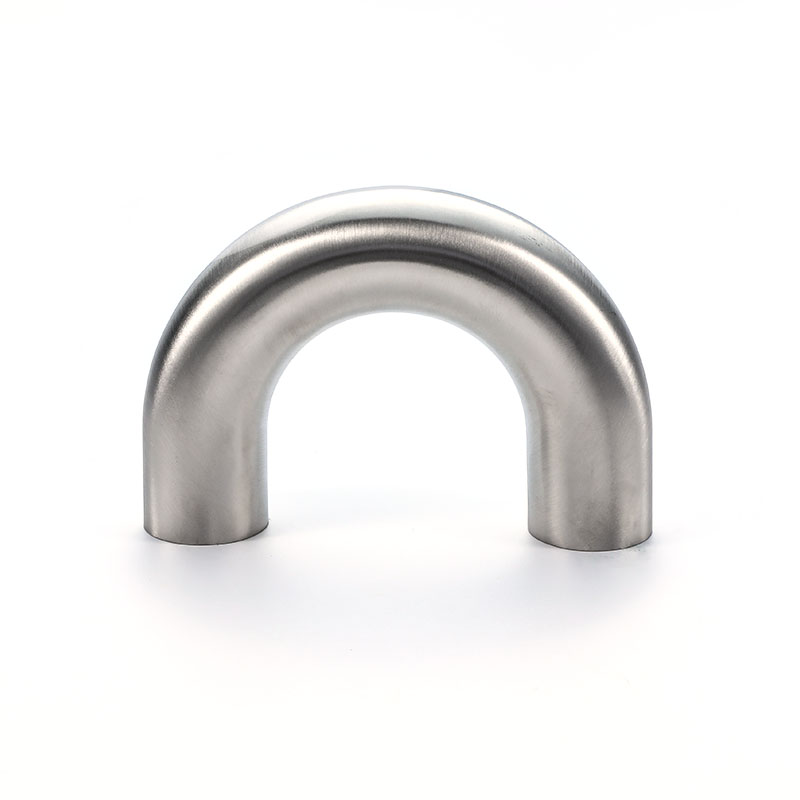

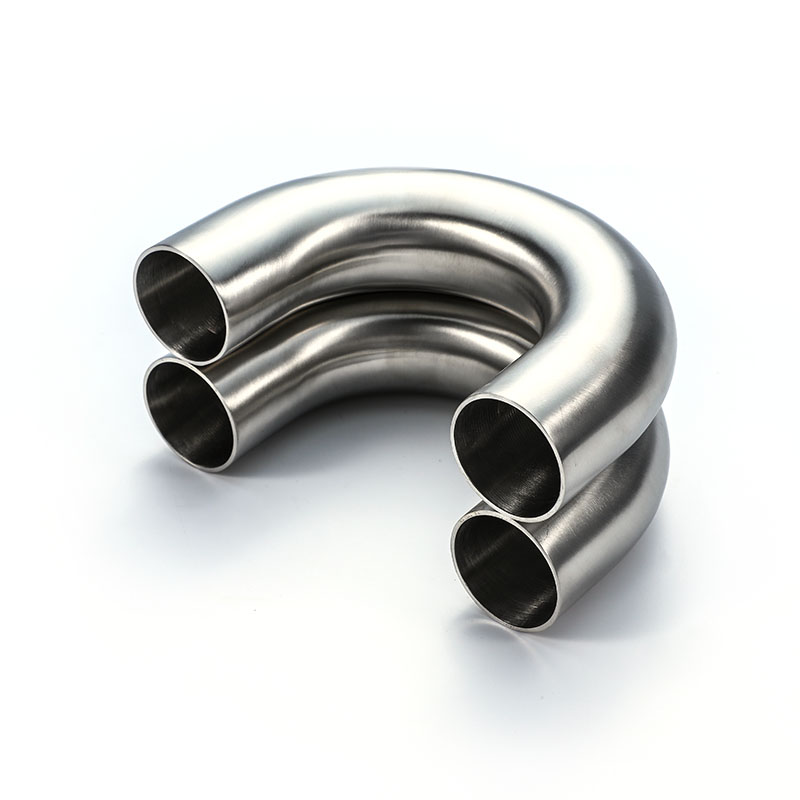

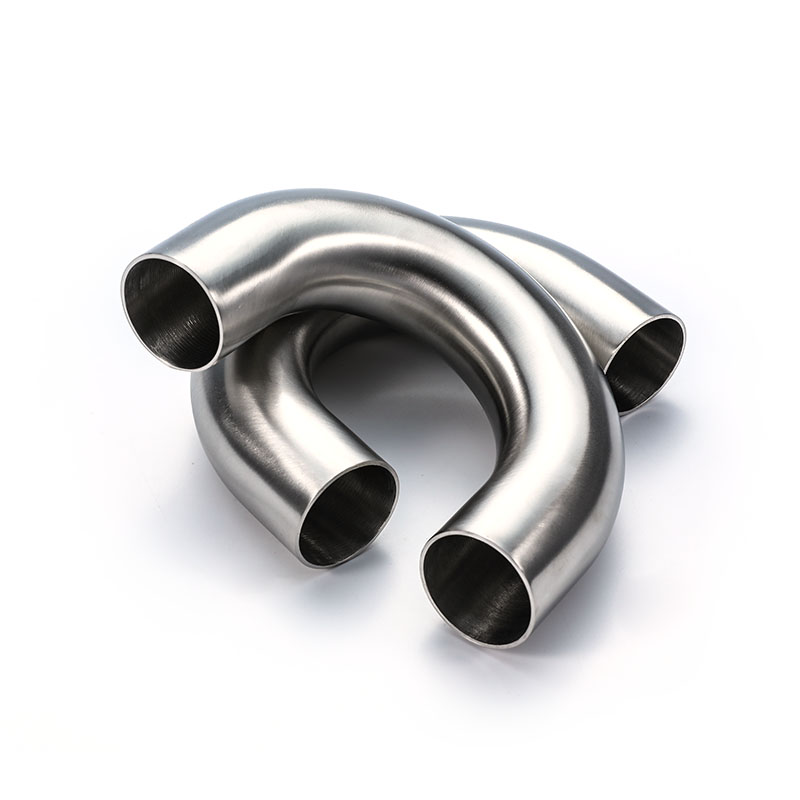

Сварные отводы на 180° применяются в технологических системах обработки критически важных жидких сред и очищенной воды для формирования U-образных петель трубопровода.
При изготовлении используется изгиб с увеличенным радиусом, благодаря которому обеспечивается плавное течение потока и снижение гидравлического противодавления.
Изделия оптимально подходят для пробоотборных контуров, обратных линий циклов CIP/SIP и вспомогательных ветвей основного технологического контура.
Внутренняя поверхность обработана полировкой согласно требованиям стандарта BPE, что исключает наличие застойных зон при инспекционном контроле трубопроводной системы.
| Размер | Ф | Л1 | Л2 | Т | |||||||||
| 1/2" | 12,7 | 88,9 | 38,1 | 1,65 | |||||||||
| 3/4" | 19.05 | 88,9 | 57,2 | 1,65 | |||||||||
| 1" | 25,4 | 88,9 | 76,2 | 1,65 | |||||||||
| 1 1/2" | 38,1 | 127 | 114,3 | 1,65 | |||||||||
| 2" | 50,8 | 127 | 152,4 | 1,65 | |||||||||
| 2 1/2" | 63,5 | 146,1 | 190,5 | 1,65 | |||||||||
| 3" | 76,2 | 165,1 | 228,6 | 1,65 | |||||||||
| 4" | 101,6 | 215,9 | 304,8 | 2.11 | |||||||||
| Размер | Ф | Ф | Л1 | Л2 | |
| 3/4"×1/2" | 25,4 | 57.15 | 57,2 | 95,25 | |
| 1"×1/2" | 25,58 | 57.15 | 76,2 | 95,25 | |
| 1"×3/4" | 25,58 | 57.15 | 76,2 | 95,25 | |
| 1 1/2"×1/2 | 34,93 | 76,2 | 114,3 | 114,3 | |
| 1 1/2"×3/4" | 34,93 | 76,2 | 114,3 | 114,3 | |
| 1 1/2"×1" | 34,93 | 76,24 | 114,3 | 114,3 | |
| 2"×1/2" | 41,28 | 76,2 | 152,4 | 127 | |
| 2"×3/4" | 41,28 | 76,2 | 152,4 | 127 | |
| 2"×1 | 41,28 | 76,2 | 152,4 | 127 | |
| 2"×1 1/2" | 41,28 | 76,2 | 152,4 | 127 | |
| 2 1/2"×1/2" | 47,63 | 95,25 | 190,5 | 146,05 | |
| 2 1/2"×3/4" | 47,63 | 95,25 | 190,5 | 146,05 | |
| 2 1/2"×1" | 47,63 | 95,25 | 190,5 | 146,05 | |
| 2 1/2"×1 1/2" | 47,63 | 95,25 | 190,5 | 146,05 | |
| 2 1/2"×2" | 47,63 | 95,25 | 190,5 | 146,05 | |
| 3"×1/2" | 53,98 | 114,3 | 228,6 | 165,1 | |
| 3"×3/4" | 53,98 | 114,3 | 228,6 | 165,1 | |
| 3"×1 | 53,98 | 114,3 | 228,6 | 165,1 | |
| 3"×1 1/2" | 53,98 | 114,3 | 228,6 | 165,1 | |
| 3"×2" | 53,95 | 114,3 | 228,6 | 165,1 | |
| 3"×2 1/2" | 53,95 | 114,3 | 228,6 | 165,1 | |
| 4"×1/2" | 66,68 | 152,4 | 304,8 | 215,9 | |
| 4"×3/4" | 66,68 | 152,4 | 304,8 | 215,9 | |
| 4"×1" | 66,68 | 152,4 | 304,8 | 215,9 | |
| 4"×1 1/2" | 66,68 | 152,4 | 304,8 | 215,9 | |
| 4"×2" | 66,68 | 152,4 | 304,8 | 215,9 | |
| 4"×2 1/2" | 66,68 | 152,4 | 304,8 | 215,9 | |
| 4"×3" | 66,68 | 152,4 | 304,8 | 215,9 | |
