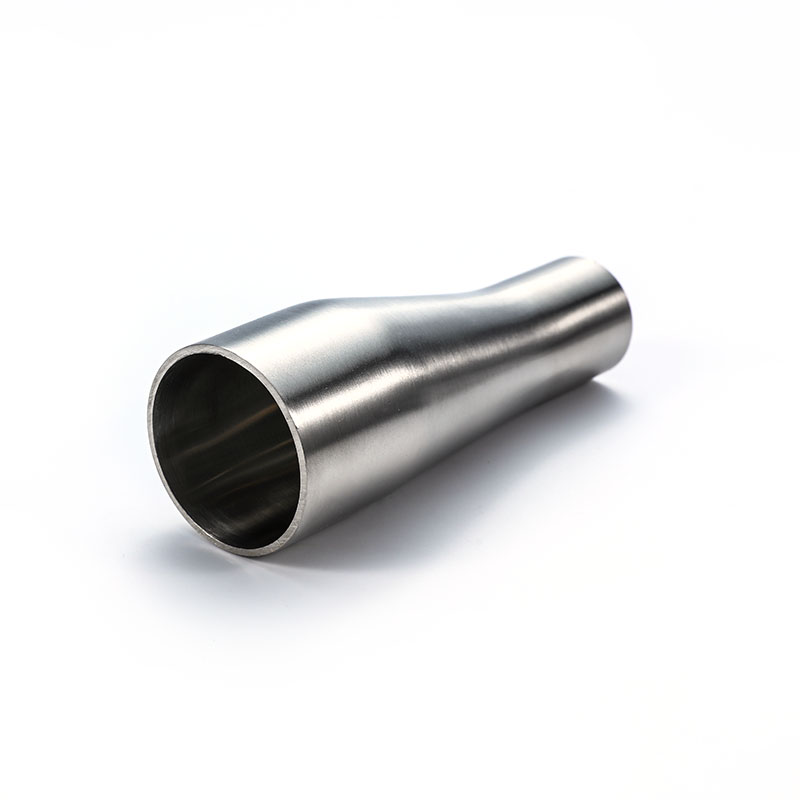

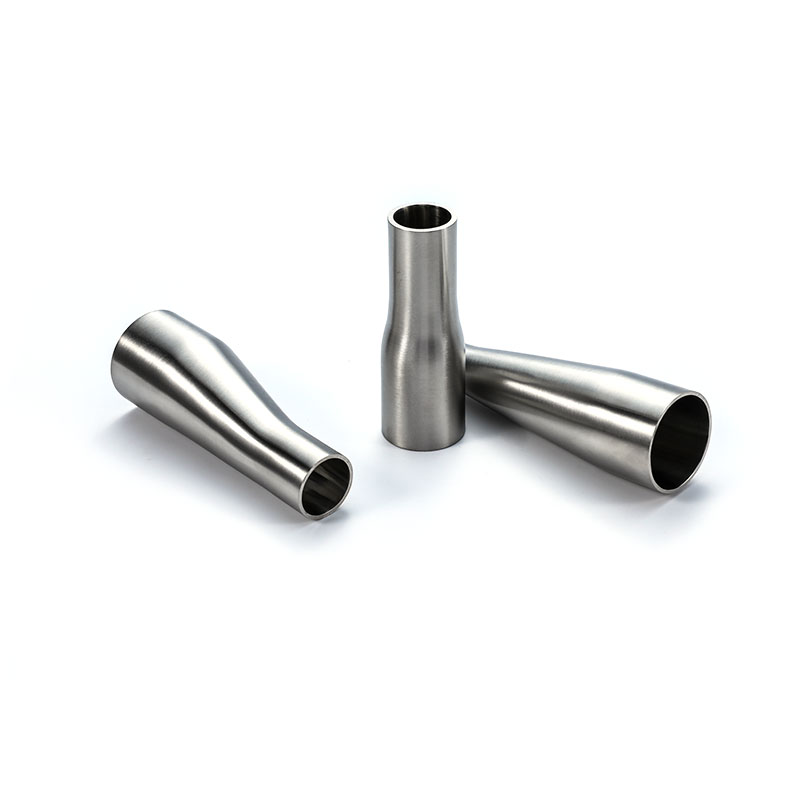

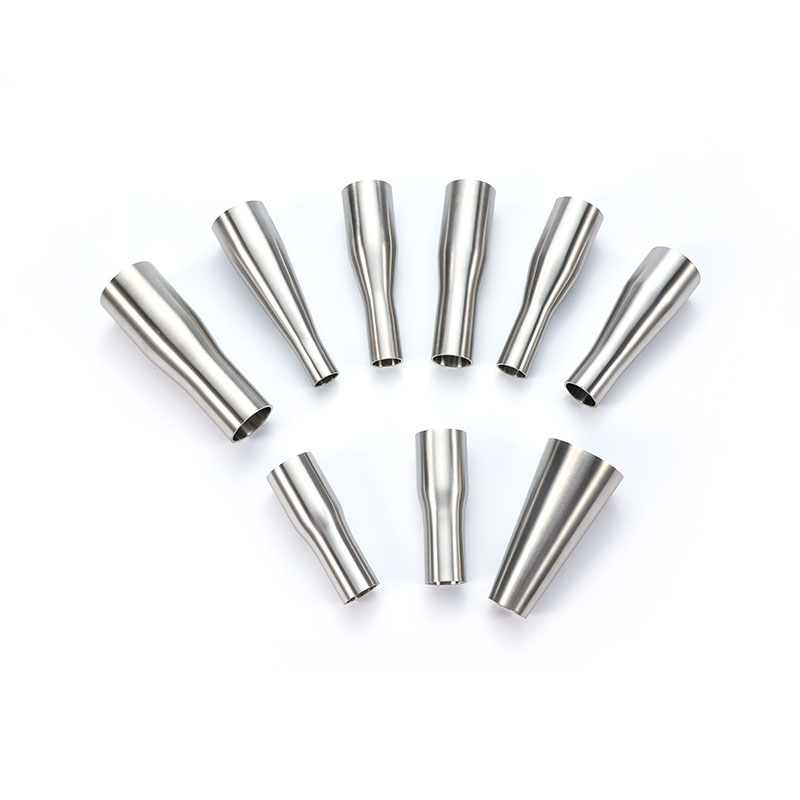

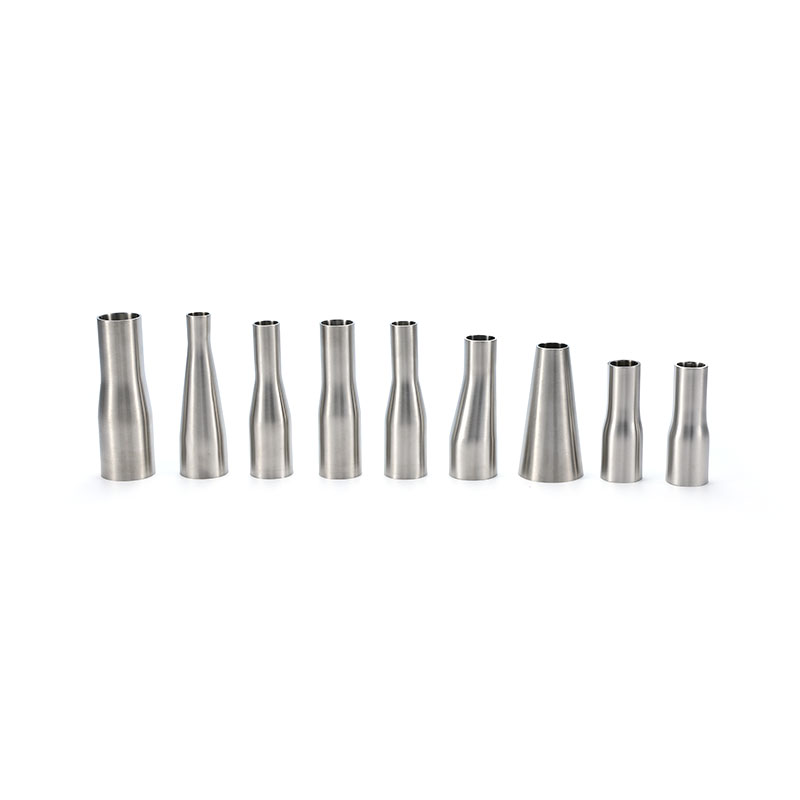

Концентрические редукторы предназначены для плавного соединения труб разного диаметра, поддержания ламинарного потока жидкой среды, снижения турбулентности и гидравлических потерь давления.
Изделия изготовлены по нормативам JIS с прецизионной механической обработкой и гладкой полированной внутренней поверхностью. Они применяются для сужения входного патрубка насосов, подключения резервуаров и ответственных технологических трубопроводных линий.
Благодаря компактному исполнению и устойчивости к повышенному рабочему давлению фитинги монтируются в ключевых узлах систем перекачки молочной продукции, напитков и фармацевтических жидких составов.
| Размер | ОД | Т | ОД1 | Т1 | А | Б |
| 10А×8А | 17.3 | 1.2 | 13,8 | 1.2 | 36 | 90 |
| 15А×8А | 21,7 | 1,65 | 13,8 | 1.2 | 36 | 100 |
| 15А×10А | 21,7 | 1,65 | 17.3 | 1.2 | 36 | 100 |
| 20А×8А | 27,2 | 1,65 | 13,8 | 1.2 | 36 | 105 |
| 20А×10А | 27,2 | 1,65 | 17.3 | 1.2 | 36 | 105 |
| 20А×15А | 27,2 | 1,65 | 21,7 | 1,65 | 36 | 105 |
| 25А×8А | 34 | 1,65 | 13,8 | 1.2 | 36 | 120 |
| 25А×10А | 34 | 1,65 | 17.3 | 1.2 | 36 | 120 |
| 25А×15А | 34 | 1,65 | 21,7 | 1,65 | 36 | 120 |
| 25А×20А | 34 | 1,65 | 27,2 | 1,65 | 36 | 120 |
| 32А×8А | 42,7 | 1,65 | 13,8 | 1.2 | 46 | 125 |
| 32А×10А | 42,7 | 1,65 | 17.3 | 1.2 | 46 | 125 |
| 32А×15А | 42,7 | 1,65 | 21,7 | 1,65 | 46 | 125 |
| 32А×20А | 42,7 | 1,65 | 27,2 | 1,65 | 46 | 125 |
| 32А×25А | 42,7 | 1,65 | 34 | 1,65 | 46 | 125 |
| 40А×8А | 48,6 | 1,65 | 13,8 | 1.2 | 46 | 130 |
| 40А×10А | 48,6 | 1,65 | 17.3 | 1.2 | 46 | 130 |
| 40А×15А | 48,6 | 1,65 | 21,7 | 1,65 | 46 | 130 |
| 40А×20А | 48,6 | 1,65 | 27,2 | 1,65 | 46 | 130 |
| 40А×25А | 48,6 | 1,65 | 34 | 1,65 | 46 | 130 |
| 40А×32А | 48,6 | 1,65 | 42,7 | 1,65 | 46 | 130 |
| 50А×8А | 60,5 | 1,65 | 13,8 | 1.2 | 46 | 140 |
| 50А×10А | 60,5 | 1,65 | 17.3 | 1.2 | 46 | 140 |
| 50А×15А | 60,5 | 1,65 | 21,7 | 1,65 | 46 | 140 |
| 50А×20А | 60,5 | 1,65 | 27,2 | 1,65 | 46 | 140 |
| 50А×25А | 60,5 | 1,65 | 34 | 1,65 | 46 | 140 |
| 50А×32А | 60,5 | 1,65 | 42,7 | 1,65 | 46 | 140 |
| 50А×40А | 60,5 | 1,65 | 48,6 | 1,65 | 46 | 140 |
| 65А×15А | 76,3 | 2.1 | 21,7 | 1,65 | 51 | 165 |
| 65А×20А | 76,3 | 2.1 | 27,2 | 1,65 | 51 | 165 |
| 65А×25А | 76,3 | 2.1 | 34 | 1,65 | 51 | 165 |
| 65А×32А | 76,3 | 2.1 | 42,7 | 1,65 | 51 | 165 |
| 65А×40А | 76,3 | 2.1 | 48,6 | 1,65 | 51 | 165 |
